Ökad insyn i dina beräkningsmodeller
För att fatta beslut huruvida en design bör förändras eller inte efter en simulering, är det viktigt att vi tittar på olika typer av resultat.
Design Insight Plot kan hjälpa oss förstå hur lasterna fortplantar sig i vår konstruktion. Med denna information kan vi sedan besluta om mer material kan tas bort från de områden där påfrestningarna är lägre.

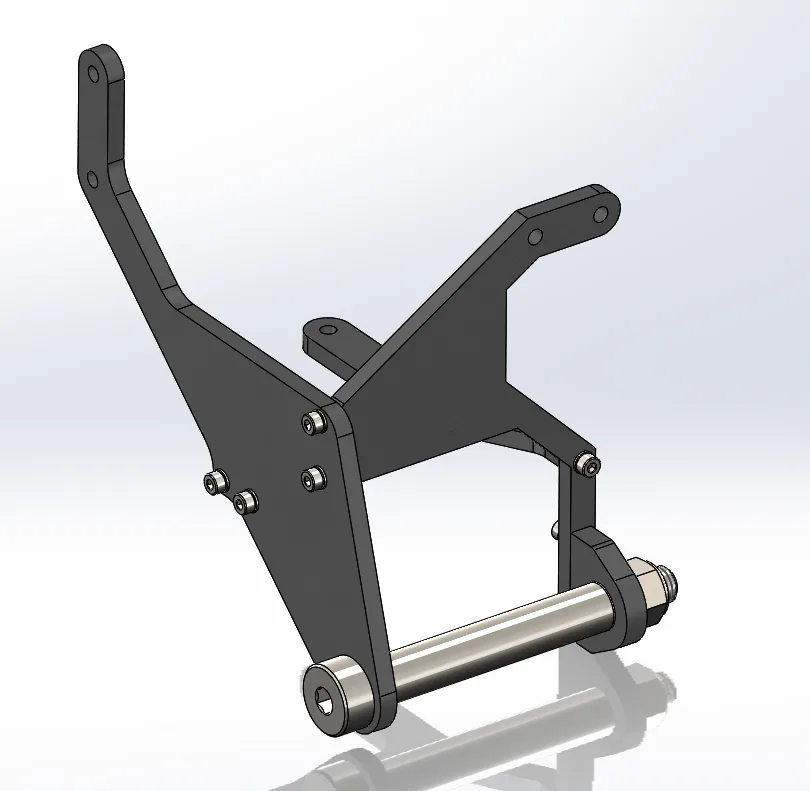

I konstruktionen nedan undersöker vi om det går att reducera vikten en aning.

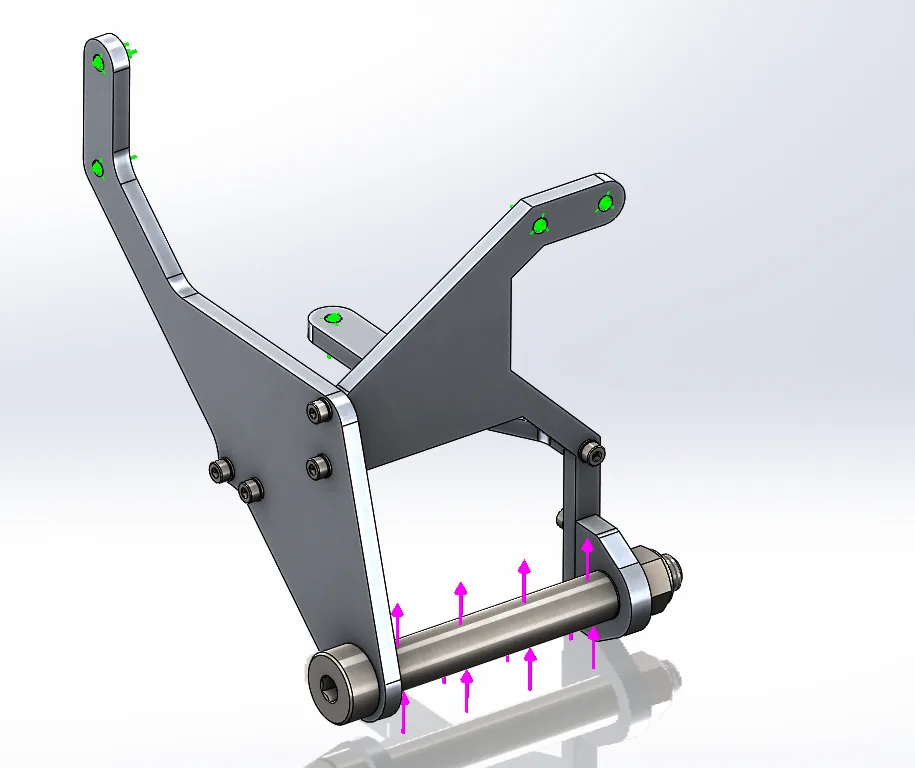

Uppsättningen:
Vi använder Bearing Load för att fördela lasten på axeln enligt den sinusoidala formen och på så vis uppnår vi radiella krafter i axelns omkretsriktning vilket ger en mer realistiskt reprensentation av det verkliga lastfallet.
Infästningen i respektive del sätts till Fixed Hinge för att hålla den roterande frihetsgraden öppen.

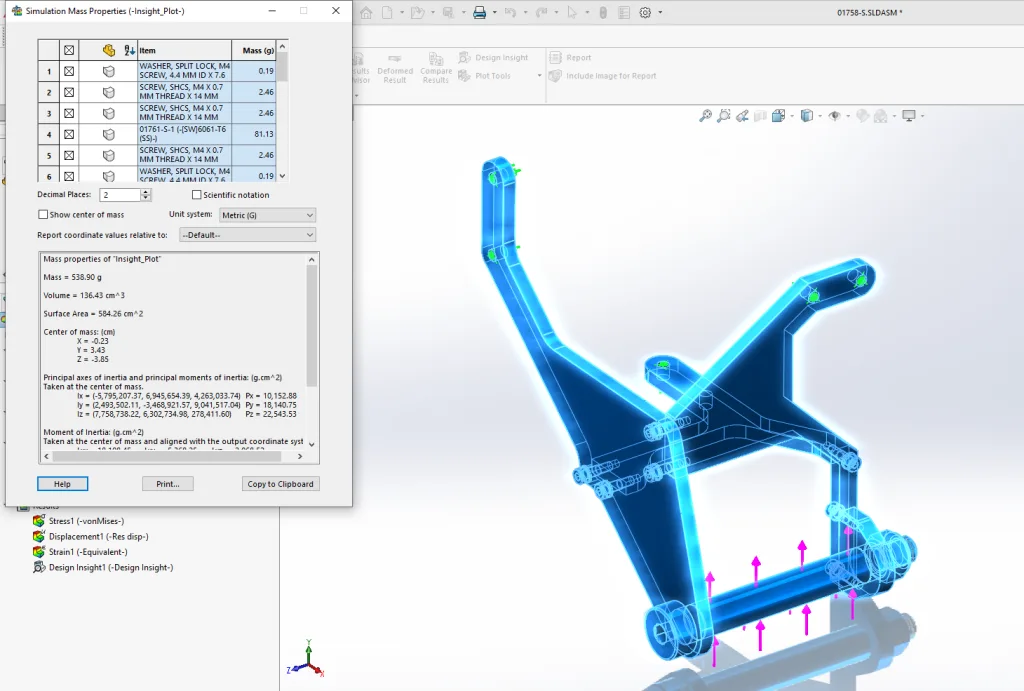

För att ha någon vikt att utgå från och sedan jämföra med, tar vi ut massan via Simulation Mass Properties. Vi kan se att vikten ligger på ca 539g.

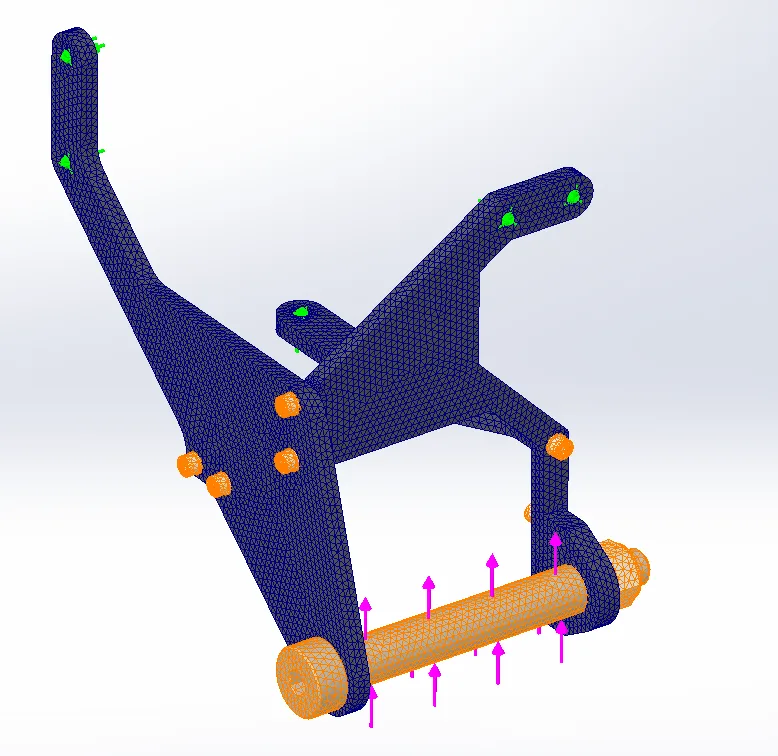

För att spara på resurserna använder vi en kombination av första och andra ordningens element. Dessa kan nuförtiden kombineras i en simulering. Den orangea färgen är första ordningens element (Draft Quality).
Nedan syns resultatet från första körningen.

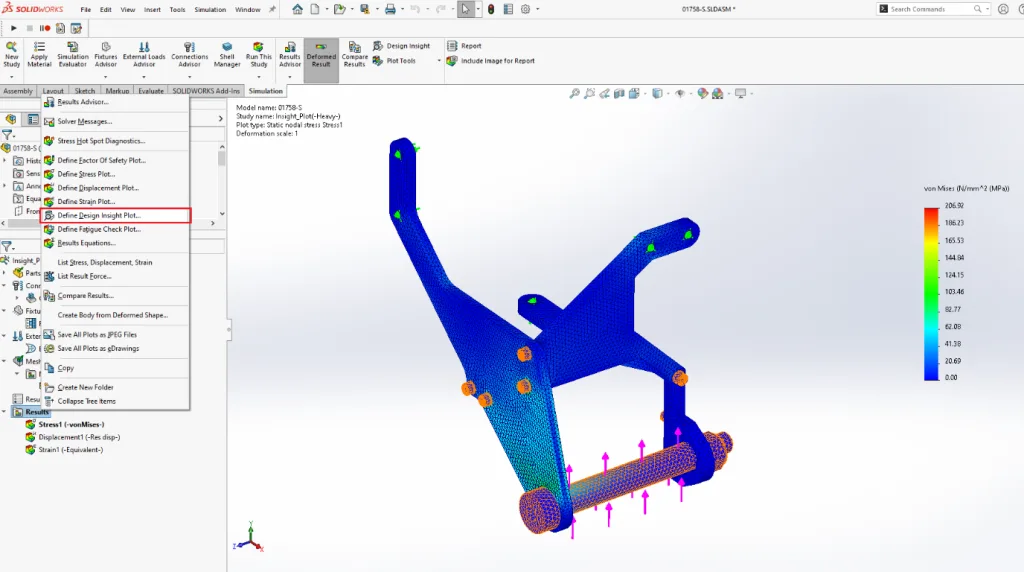

Ta fram Design Insight Plot. Högerklicka på mappen Results och välj sedan Design Insight Plot.

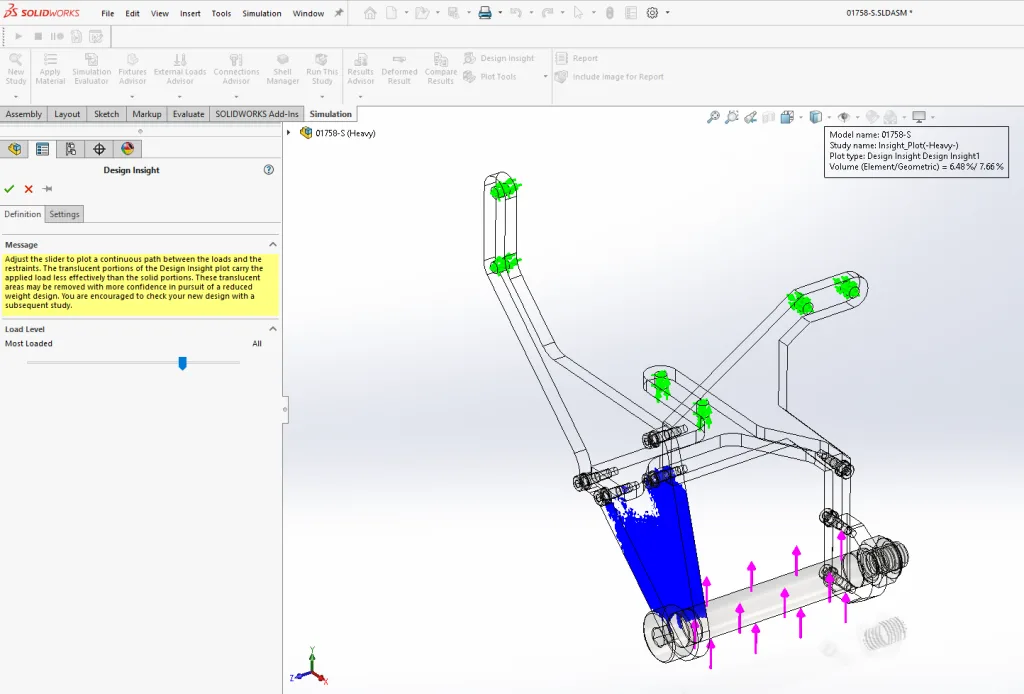

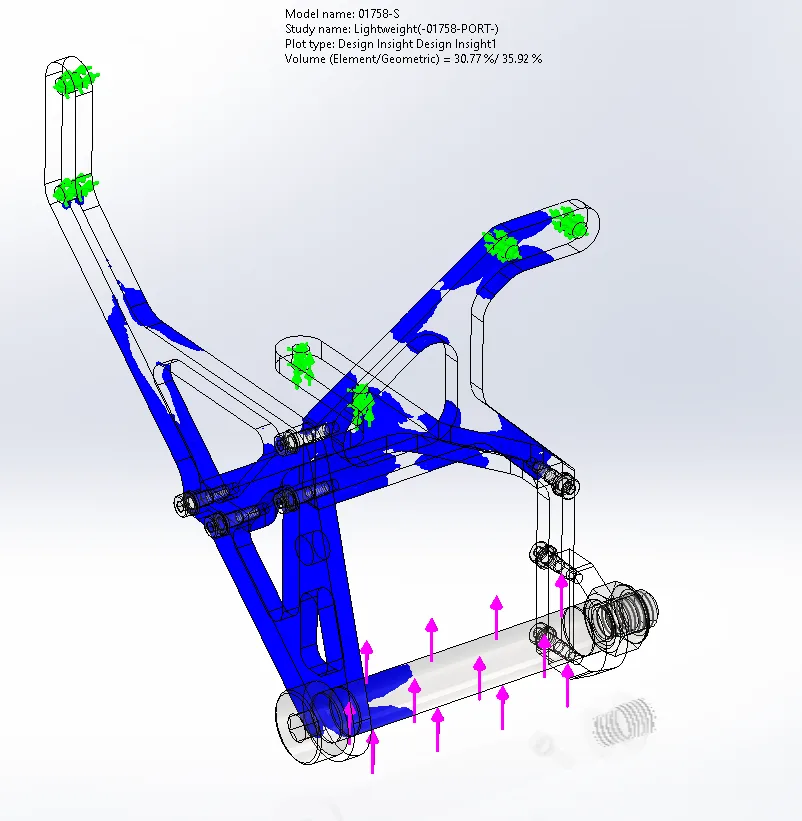

Markera den blå pilen och använd piltangenterna för att stega upp i reglaget, alternativt dra i den långsamt. Börja med att dra reglaget mot All för att få en mer övergripande bild av utbredningsförloppet. Vi kan här se vilka vägar lasten tar i vår konstruktion. Här kan vi sedan fundera på om det finns material vi kan ta bort och vikt att spara.

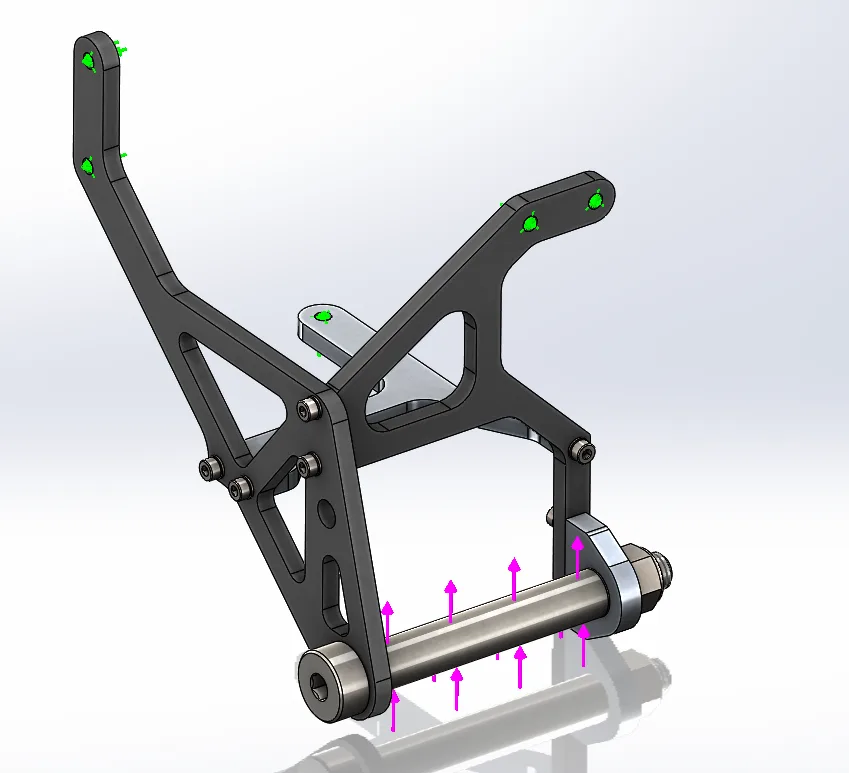

Ett förslag på en lättad konstruktion kan se ut som den nedan.

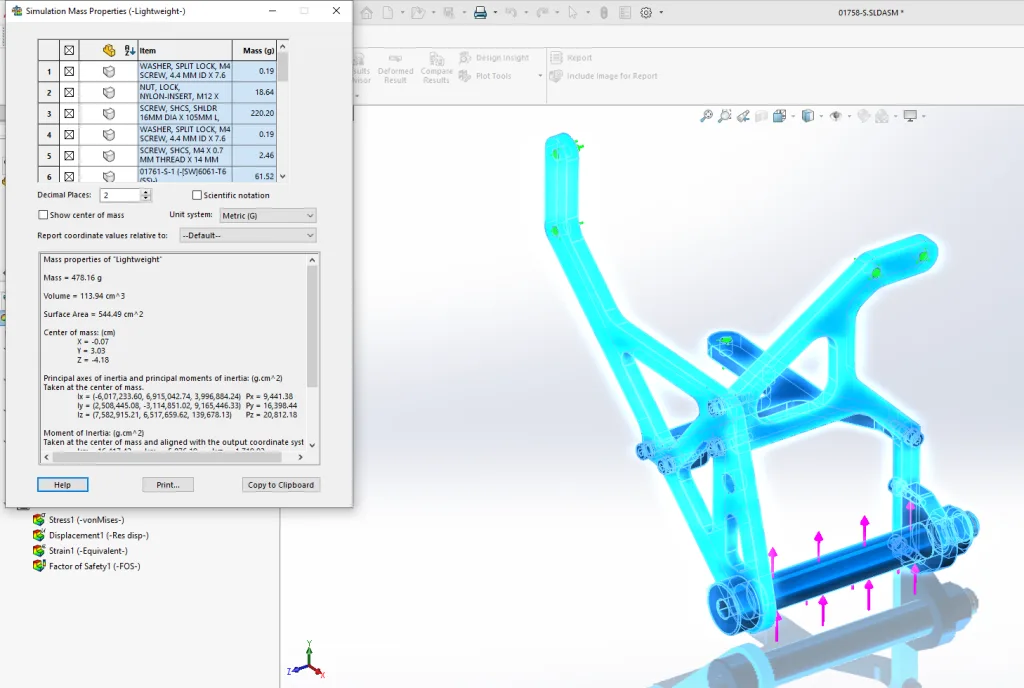

Vi kan se att massan ligger på ca 478g.
Vi sätter upp en ny körning.
Fördelningen förändras enligt bilden nedan. Vi gör en bedömning att de nya värdena är acceptabla. Detta skulle innebära en viktminskning på ca 12%.
Lycka till med era simuleringar och på återseende!
