Arbeta med parallella designalternativ i PDM med Branch and Merge
I SOLIDWORKS PDM Professional finns möjligheten att arbeta parallellt med olika designalternativ för att sedan när det är bestämt vilken av alternativen man vill behålla, flytta tillbaka designen till den ursprungliga filen.
Funktionaliteten är även bra att använda om man vill få fram underlag för prototyper på filer som redan varit frisläppta, men man enbart har möjlighet till prototypstatus i arbetsflödet innan första frisläppningen, då kan denna funktionalitet användas tack vare att branch filen börjar om från första status.
Branch

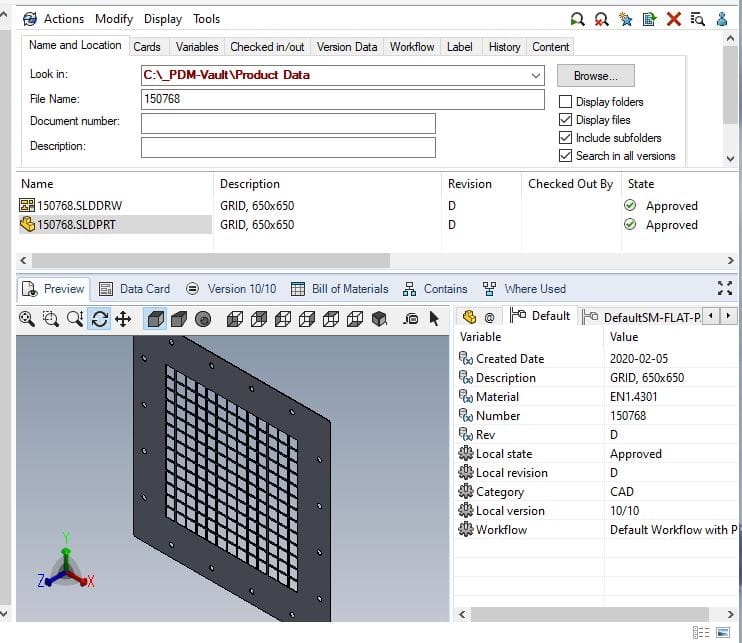

I exemplet nedan har vi en gallerplåt vi vill testa olika alternativ på.
För att skapa alternativ, välj Tools – menyn och Branch
Fönstret som visas liknar det för Copy Tree.

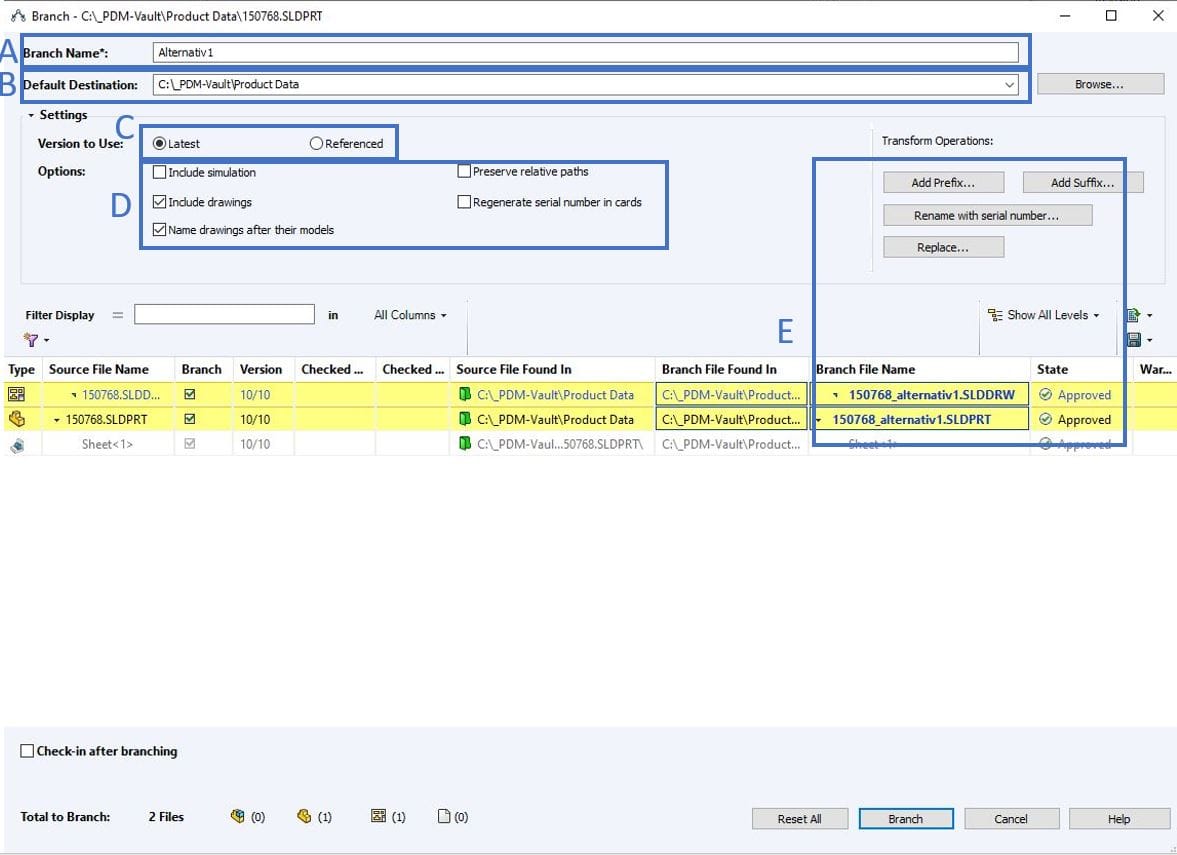

A – Fyll i ett namn för Branchen ”Alternativ 1”
B – Välj vart filerna ska sparas.
C – I fall du gör en Branch på en sammanställning, välj då om det ska vara senaste version av filerna (Latest) eller om du vill kopiera versionen som var refererad då sammanställningen sparades (Referenced)
D – Välj ytterligare options, i mitt fall inkluderar jag ritningen och döper denna enligt sin modell (Include drawings, Name drawings after their models)
E – Välj namn på alternativa filen, man kan här välja att döpa med serienummer (Rename with serial number…)eller skriva manuellt.
Tryck Branch och det skapas kopior på de valda filerna.
Nu skapar jag ytterligare ett alternativ så jag totalt har 3 olika parter att jobba vidare med.

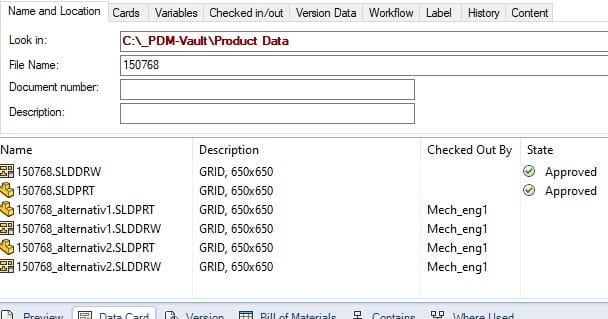

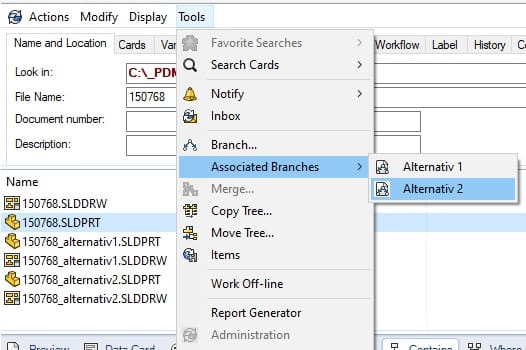

Om man ställer sig på ursprungsfilen 150768.sldprt och väljer Associated Branches, så går det att se de Branches vi skapat, och i nästa fönster vilka filer som tillhör dessa alternativ.
Merge
Efter att vi jobbat med våra olika alternativa designer, kanske beställt hem prototyper och utvärderat dessa, så har vi bestämt oss för att alternativ 1 var den som funkade bäst. Då vill vi flytta över den designen tillbaks till ursprungsfilen 150768.sldprt.

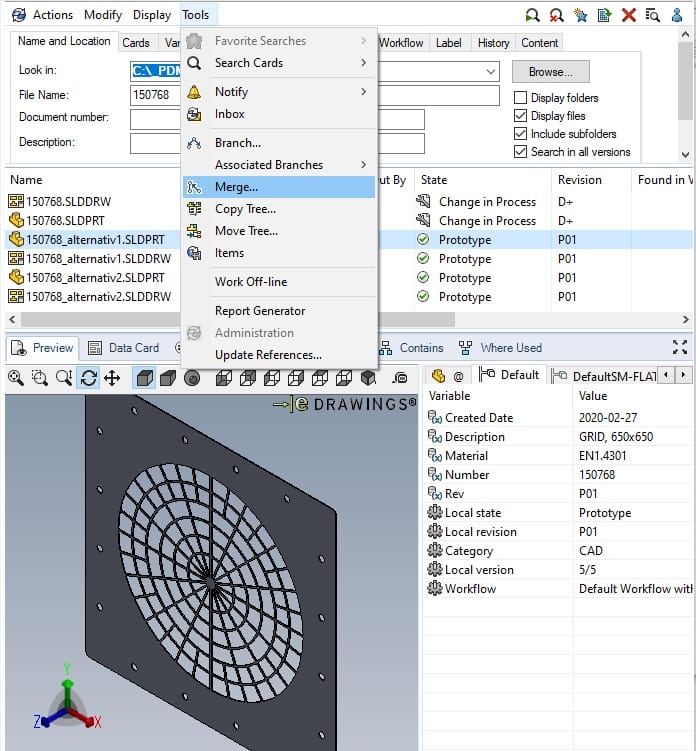

Markera då 150768_alternativ1.sldprt och välj Merge i menyn.

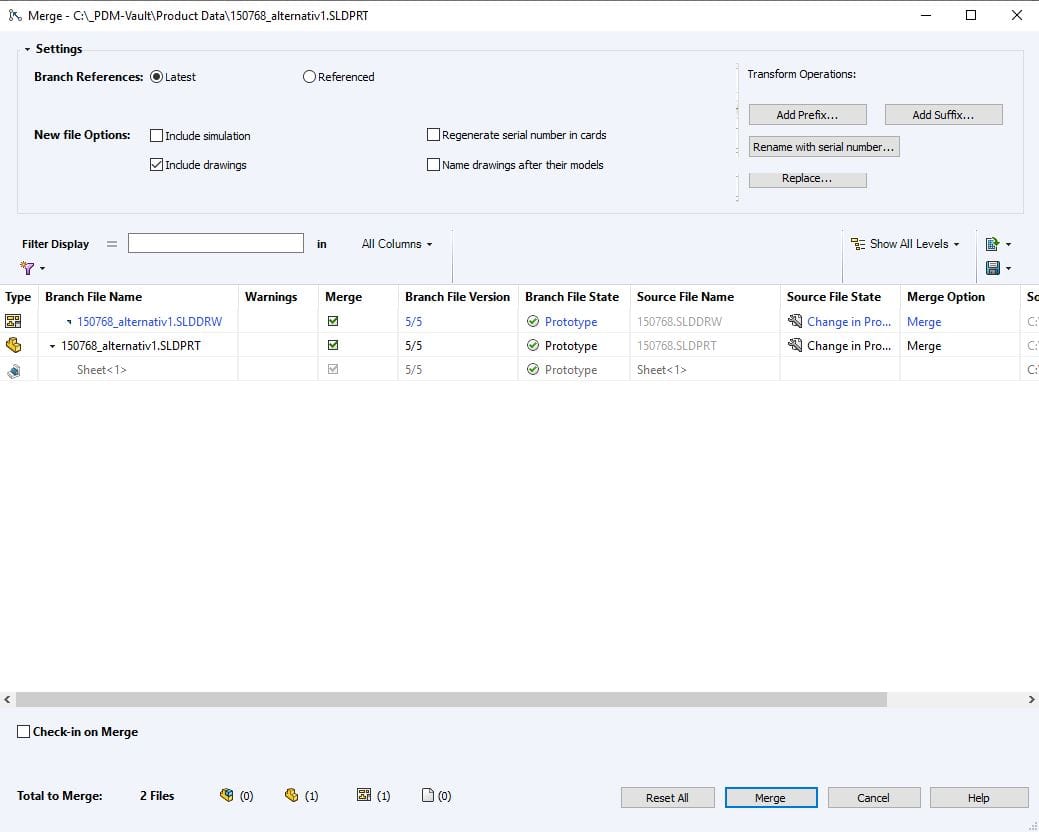

I Merge fönstret som visas väljer vi vilka filer som ska sammanfogas med ursprungsfilen.
Ursprungsfilen som ska ersättas av _alternativ1 behöver vara i en status där den går att checka ut/in.
När Merge är genomfört så kommer nu ursprungsfilen 150768.sldprt få samma innehåll som 150768_alternativ1.sldprt.
Kolla igenom och gör eventuella ytterligare justeringar. Uppdatera ritningen med revisionsinformation, checka in, Klart.
