Så krossar du en fylld läskburk
Vi har tidigare bloggat om hur vi med Simulia Structural Mechanics Engineer-rollen i 3DExperience-plattformen kan krossa en krossa en tom läskburk.
Vi har också pratat om begreppet SPH partiklar, och hur dessa kan användas för att simulera interaktion med en vätska i en FEM-beräkning.
Ta förstörelsen till nästa nivå!

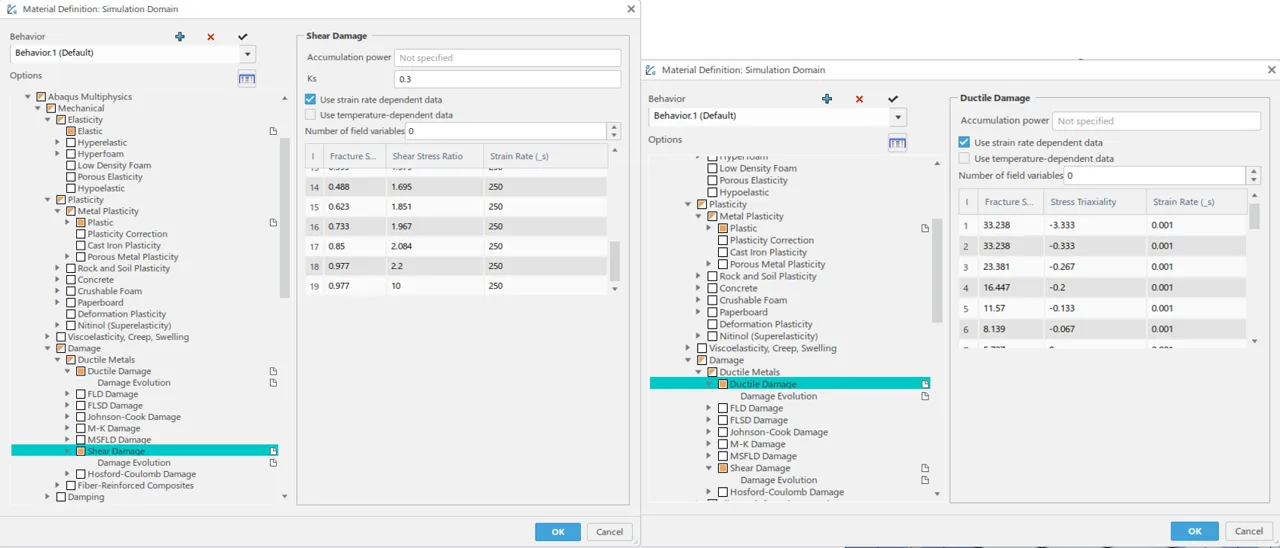

Med Abaqus-lösaren i Simulia Structural Mechanics Engineer ges vi möjligheten att skapa avancerade material som kan beskriva komplexa beteenden. Ett sådant är skada. Genom att under damage-delen i materialspecifikationen ange Duktil skada och/eller skjuvinducerad skada kan vi få ett material som faktiskt går sönder. Programmet hanterar detta på så vis att det element som går sönder helt enkelt plockas bort ur simuleringen. Detta gör att omkringliggande delar får bära en större del av lasten, vilket gör att skadan kan propagera.
Ett exempel

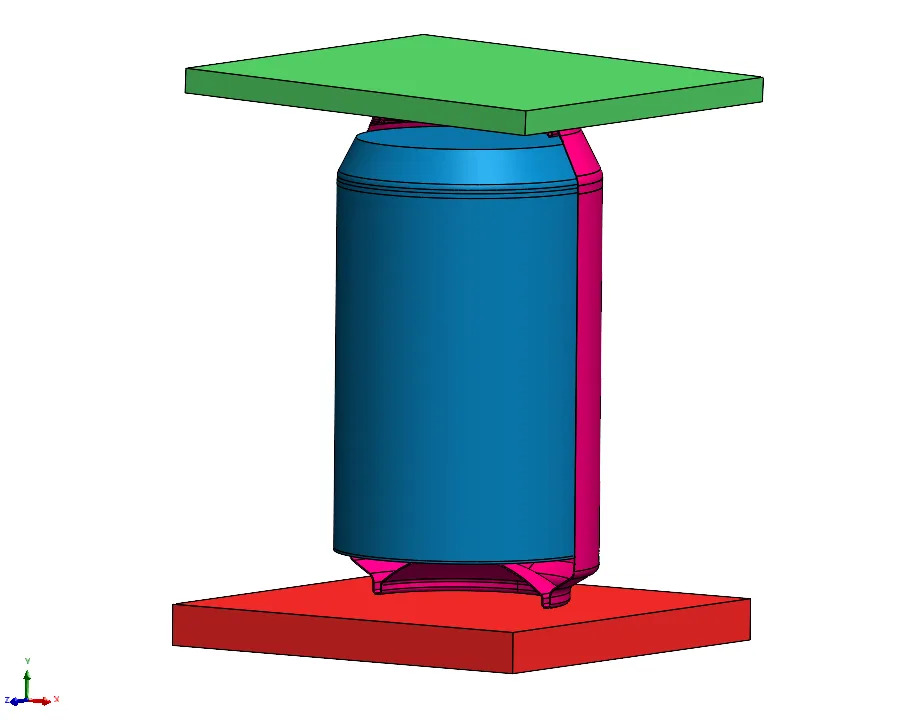

För att visa ett exempel på hur allt detta kan användas tar vi en enkel SOLIDWORKS-sammanställning, samma som exemplet med den krossade läskburken. Den skillnad vi har är att burken den här gången inte är tom. I nedanstående bild ser vi en genomskärning som visar den blåa volymen som är den inneslutna vätskan.
Med den inneslutna vätskan modellerad som SPH-partiklar och en Explicit Dynamisk körning uppsatt är det bara att räkna igenom och titta på resultatet.
Resultatet
Vi börjar med en animering av hela förloppet. Notera hur burken och den inneslutna fludiden pressas samman till
För att lättare se sprickan och hur den propagerar kan vi välja att släcka själva fluiden och bara titta på soliderna.
