Jämför vikten mellan konfigurationer i Simulation Mass Properties

Våra uppsättningar i Simulation kan ibland skilja sig från den faktiska Cad-modellen. Det kan tex vara en annan tjocklek definierad för en yta, en eller flera detaljer är borttagna eller så har vi gjort flera uppsättningar för olika konfigurationer. Kombinationerna kan vara många. För att lättare hålla koll på detta kan vi nyttja Simulation Mass Properties.

Nedan visas ett exempel där två konfigurationer av en dragkroksinstallation simuleras.

Vad räknas med i SOLIDWORKS Simulation Mass Properties

Förutsatt att material finns definierat kan följande delar räknas med:

  • Solider, balkar och sheet metal komponenter
  • Yrktoppar som vi definerat med skalmesh
  • Komposit-skal
  • Remote Load/Mass
  • Connectors (Bolt och Pin)

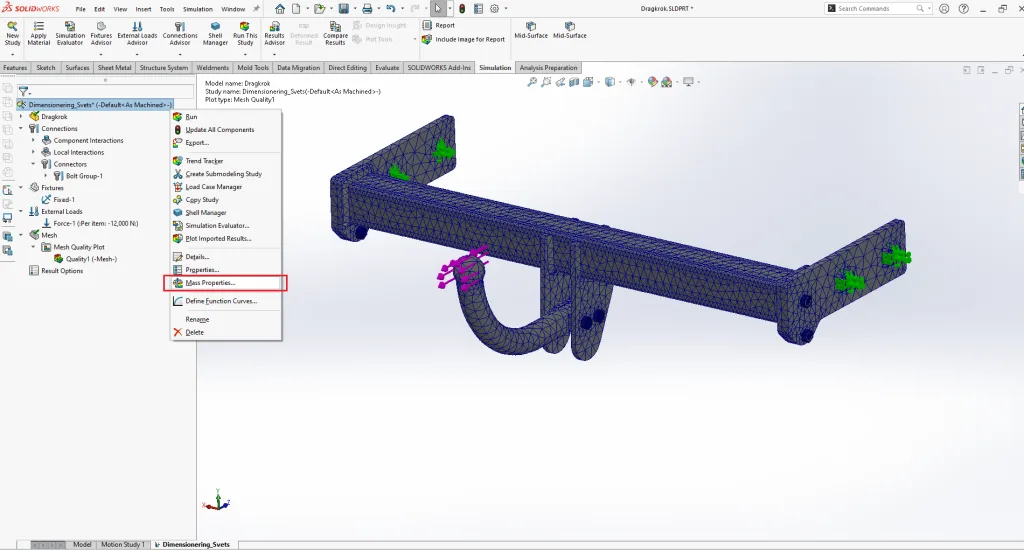

Funktionen finner vi genom att högerklicka på simuleringens namn.

Nedan ser vi konfigurationen med ett kvadratiskt rör på 80×80

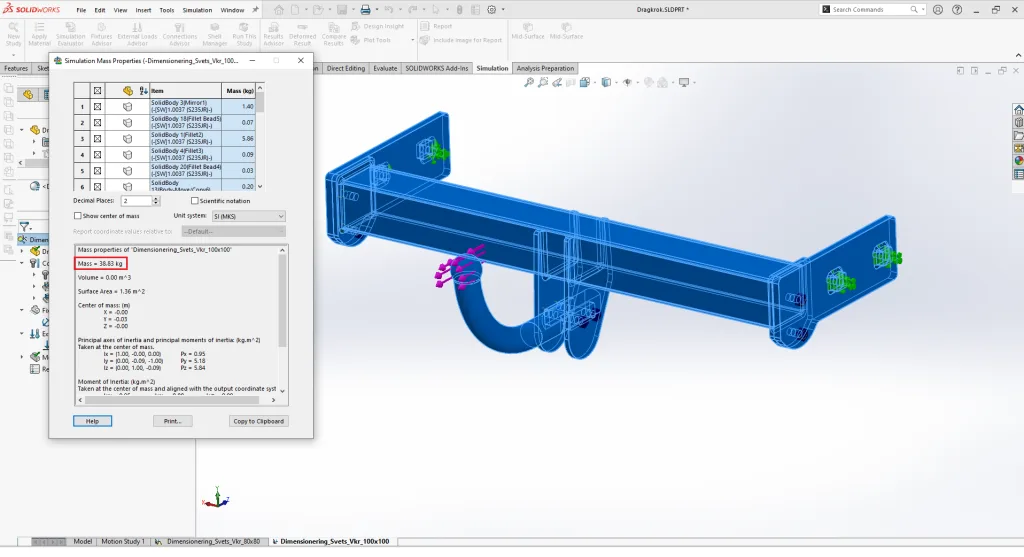

Denna jämför vi sedan med konfigurationen som har ett kvadratiskt rör på 100×100

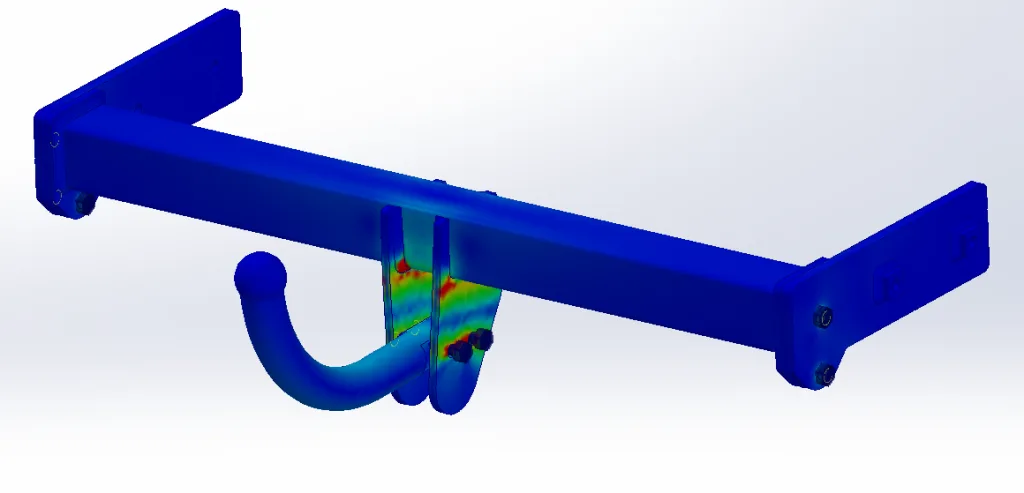

Resultat

Mycket nöje!
