What’s new: SOLIDWORKS Visualize – Split Part
Som vi skrivit om tidigare så kommer det numera ny funktionalitet i varje servicepack, och SOLIDWORKS 2025 SP3 är inget undantag. En nyhet i SOLIDWORKS Visualize 2025 SP3 rör hur vi kan dela upp en detalj i flera delar. Detta är något vi typiskt gör för att kunna tilldela olika utseenden. Detta är något vi har kunnat göra sen den första utgåvan av SOLIDWORKS Visualize, men i 2025 SP3 har förfarandet förbättrats och förenklats.
För att exemplifiera tar vi logotypen på en Proteus träningsmaskin. Initialt är loggan en enda detalj med ett enda utseende.

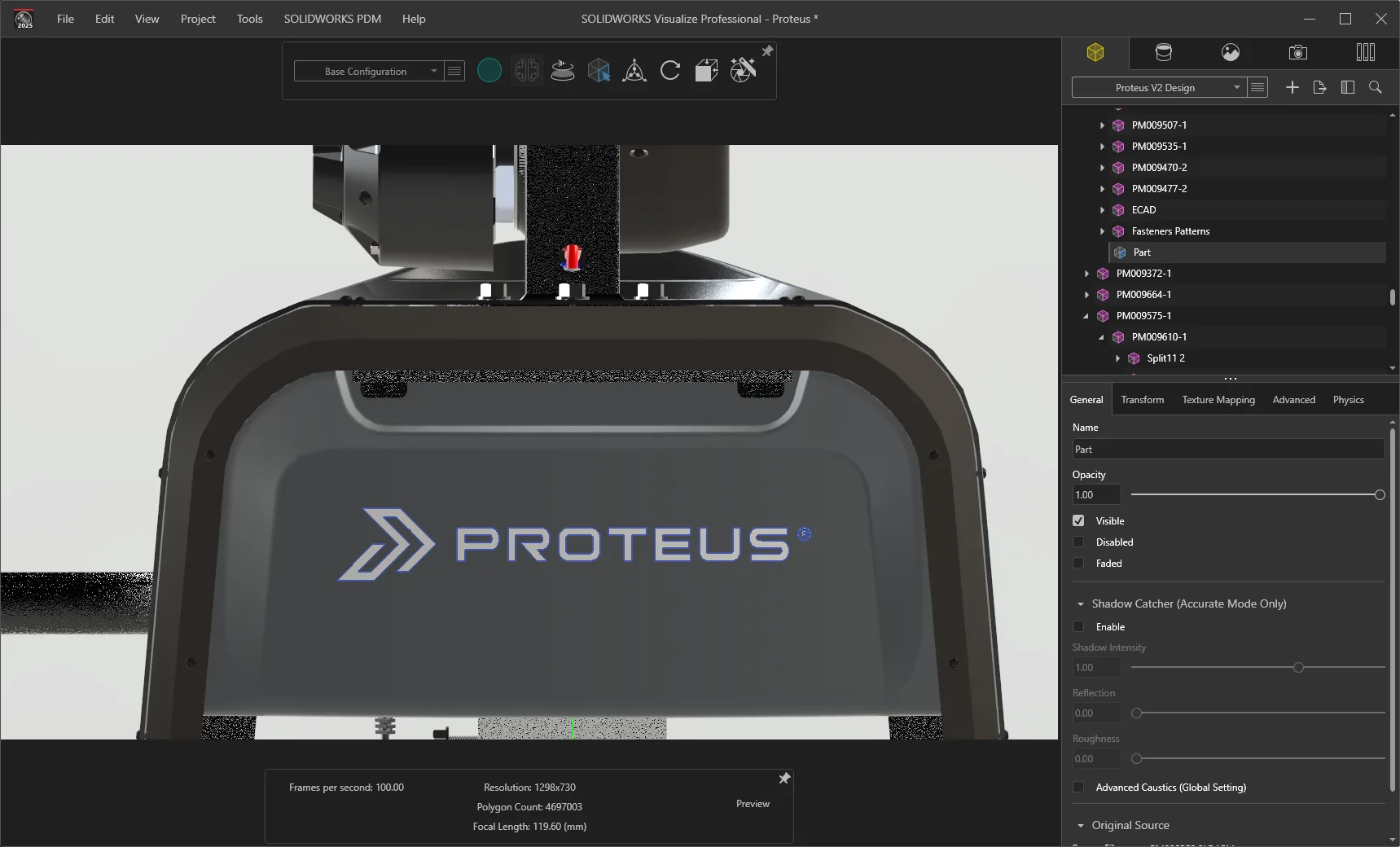

Logga är initialt en enda part.

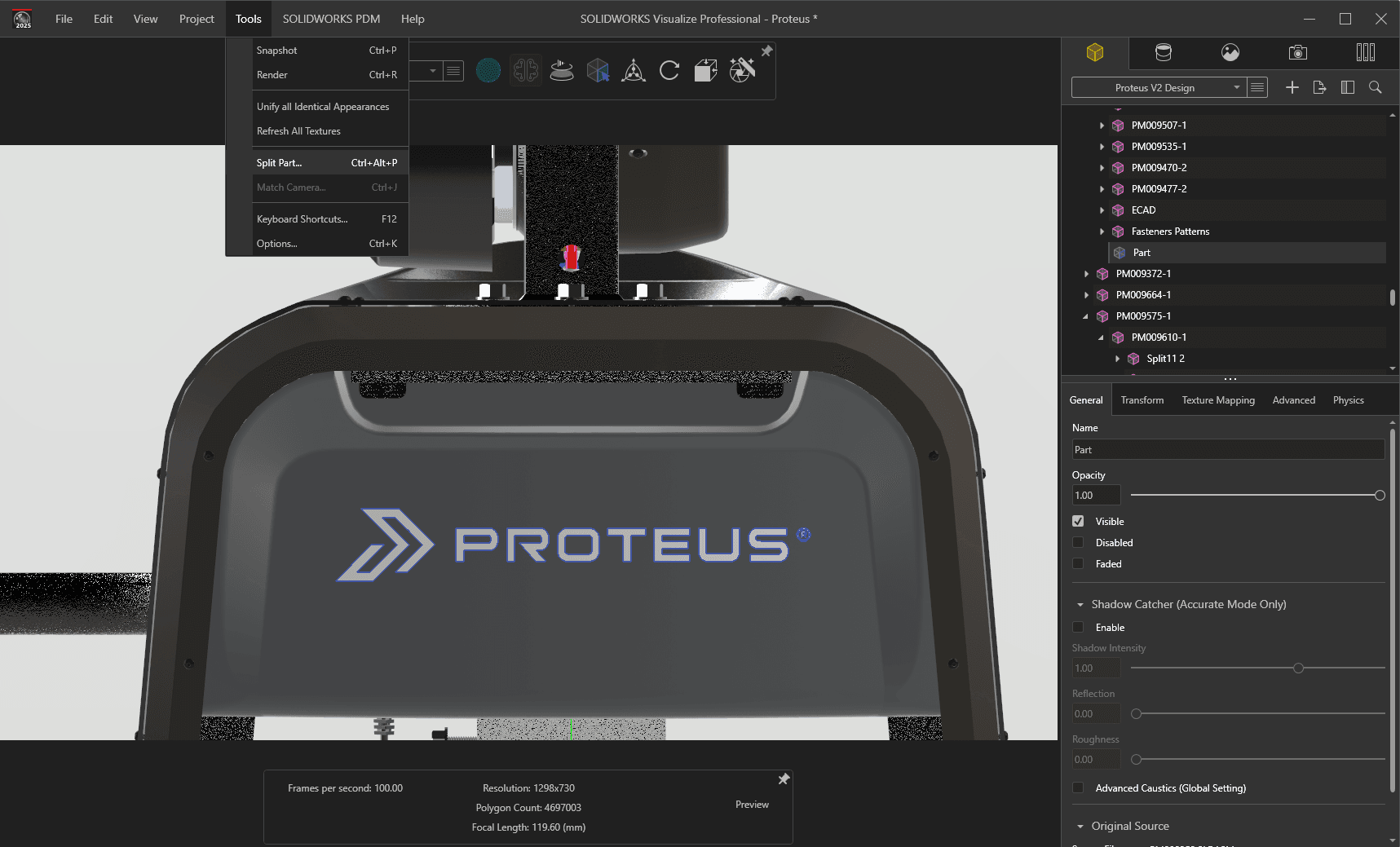

Jag skulle gärna vilja att själva logotypen får en annan färg. För att dela upp detaljen i flera delar går vi till menyn Tools och startar kommandot Split Part.
Den första nyheten är att när vi gör det så släcks övriga delar ner och bara den valda detaljen syns i rött, vilket gör det mycket tydligare vilken detalj man jobbar med och vad som kommer att hända. Nästa nyhet är att det nu finns två sätt att välja vilka delar av detaljen som ska delas av:

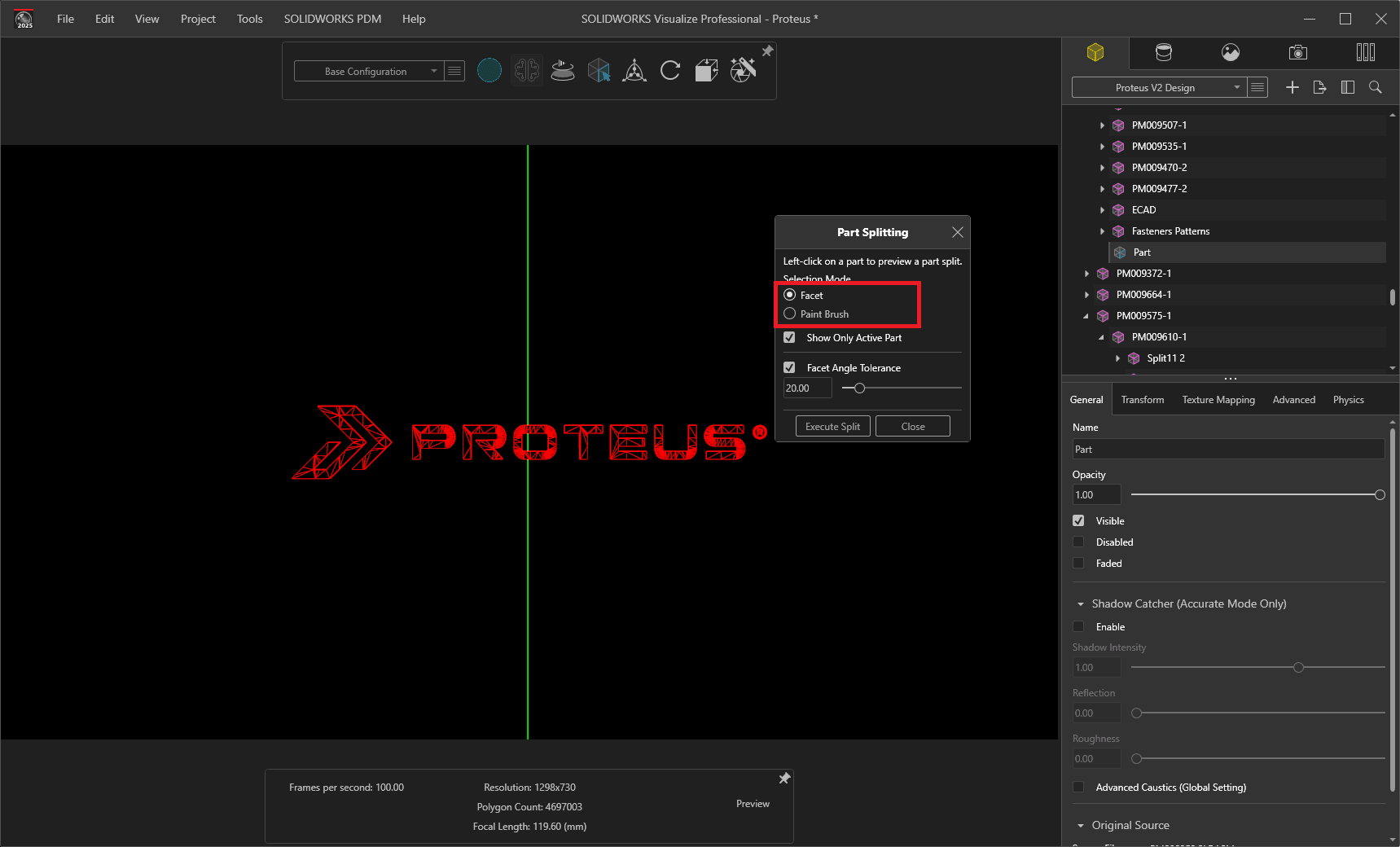

- Facet
- Paint Brush

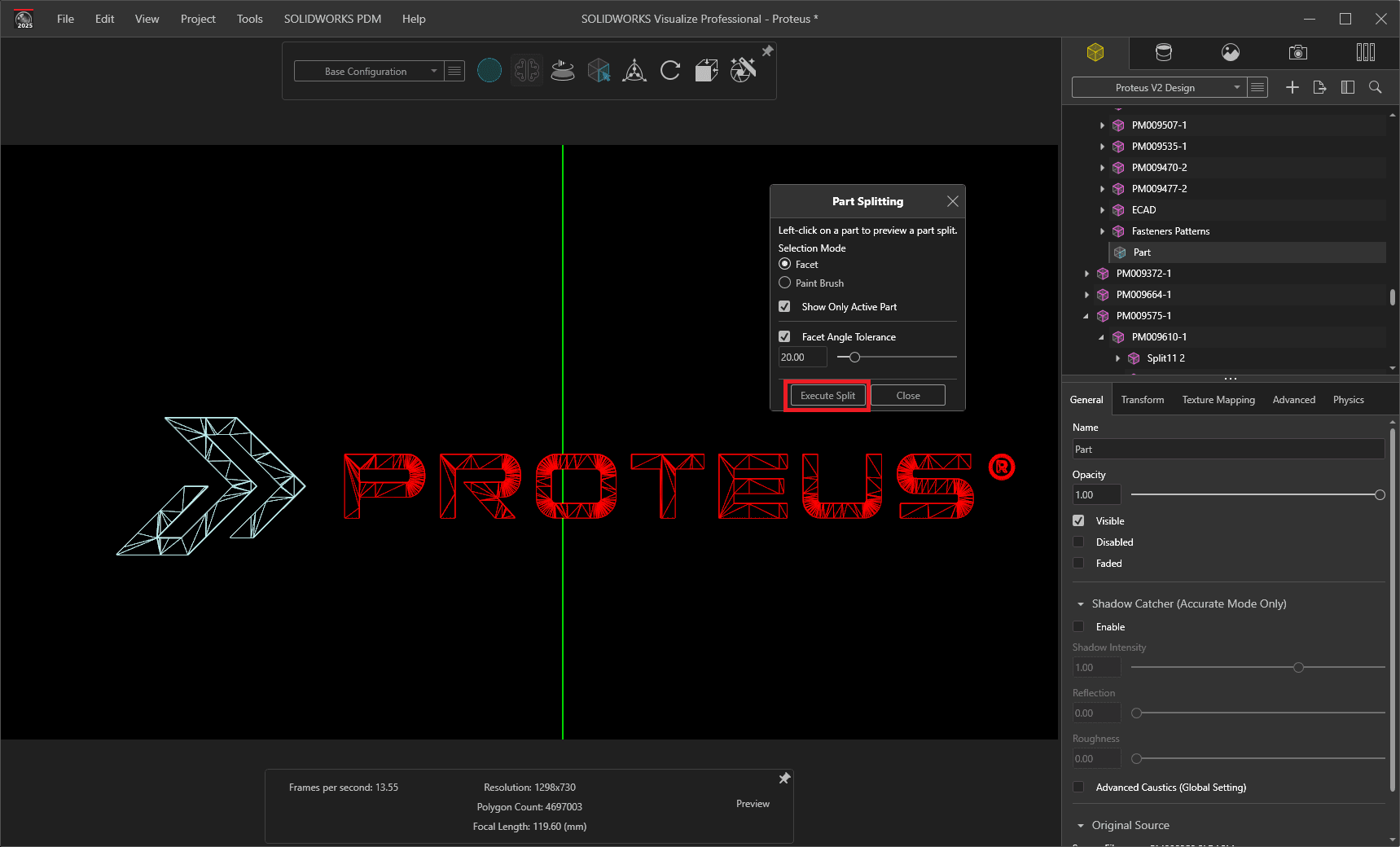

Facet är den metod vi är vana vid sen tidigare. Du klickar på de delar av meshen du vill dela av. Med CTRL nedtryckt kan du lägga till, och med SHIFT kan du ta bort. När du är nöjd med ditt val trycker du Execute Split för att utföra delningen.

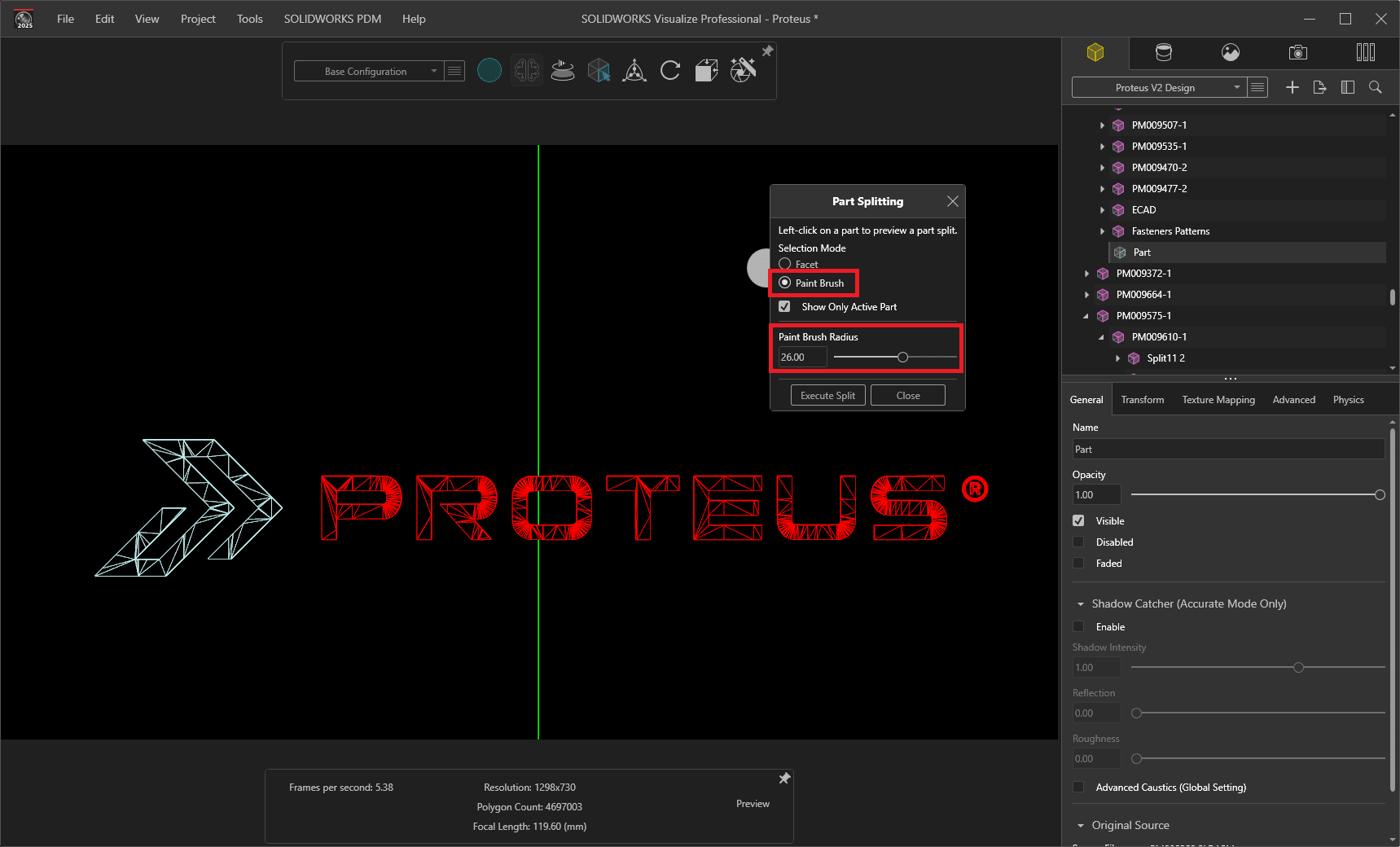

Det nya är metoden Paint Brush. Istället för att klicka på delar du vill ha kan du nu istället måla över dem. Storleken på penseln styrs med reglaget Paint Brush Radius. Denna metod gör det enklare och snabbare att med precision välja ut precis de delar av modellen som ska brytas loss.

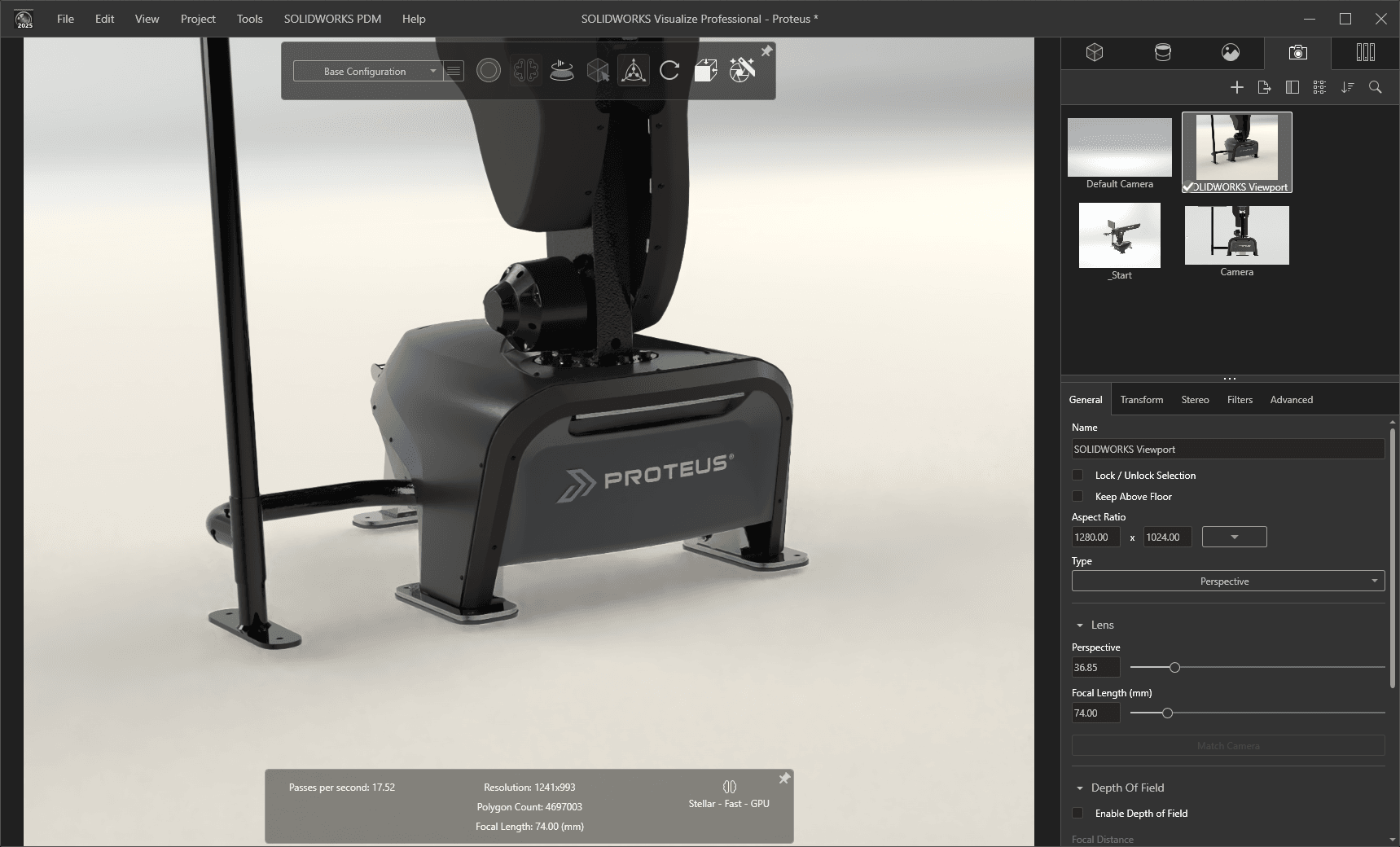

Med logotypen separerad till en egen detalj kan vi enkelt tilldela den ett eget utseende. Det färdiga resultatet ser ni nedan.
