Elementkvalitet i SOLIDWORKS Simulation
Alla resultat som vi får från SOLIDWORKS Simulation kommer från vår elementmodell. Den geometri vi vill använda vid vår analys är såklart grunden, men alla spänningar och förskjutningar kommer från elementmodellen.
Att elementmodellen är anpassad för de resultat vi behöver är viktigt.
När vi bestämt oss för vilken elementtyp vi tänker använda, Solid- Skal- eller balk-element och byggt vår elementmodell bör vi göra till en vana att kontrollera elementkvaliteten.

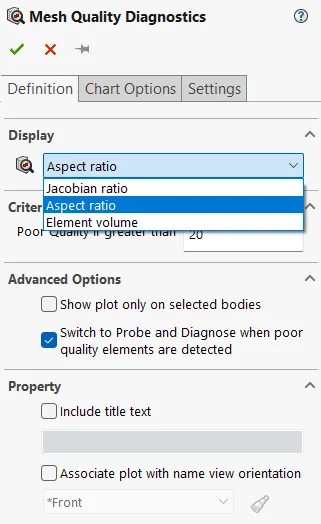

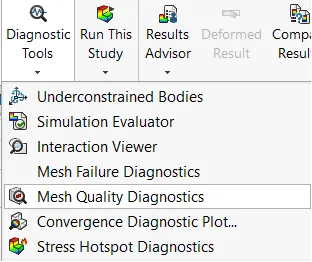

Mesh Quality Diagnostics- verktyget hjälper oss med kontrollen.
Får vi önska fritt ska båda de två kontroller vi kan göra få värdet 1. Ett tetraederelement fungerar bäst om alla sidor är lika långa, helt raka och med eventuella noder på elementsidan lika långt från hörnen.
Att utföra dessa kontroller tar lite tid och bör göras.

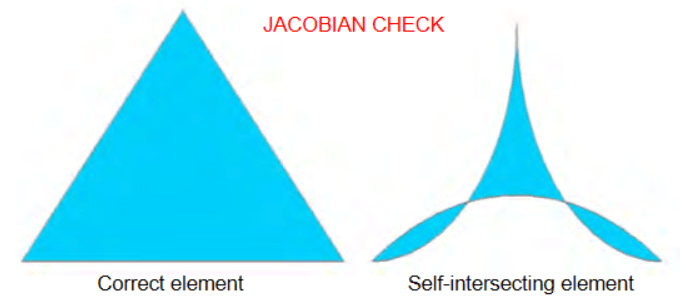

För Jacobian-kontrollen bör 90% av elementen visa <10.

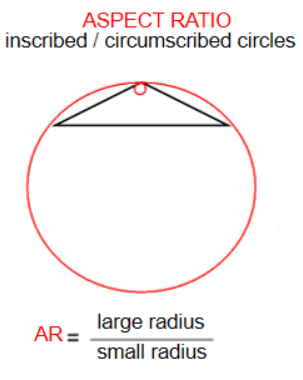

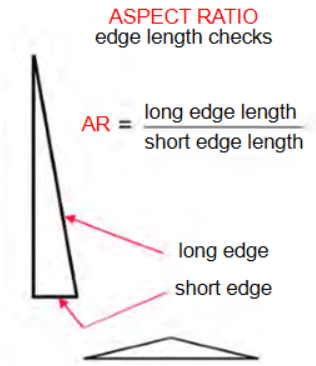

För Aspect ratio-kontrollen bör 90% av elemten visa <5.
De element som överstiger rekommendationerna ska inte finnas i de områden av modellen där vi är intresserade av resultaten.
Problemen avhjälps oftas enkelt med att minska elementstorleken i de områden där Mesh Quality Diagnostics hittar kandidater.
