Kontaktproblem….?
Hur uppfattar SOLIDWORKS Simulation att min modell hänger ihop?
Alla som använder något FEMprogram har någon gång råkat ut för att delar inte sitter ihop som ni tänkt. Vilka kontaktvillkor som gäller mellan ingående delar kan vara svårt att se innan modellen är löst.

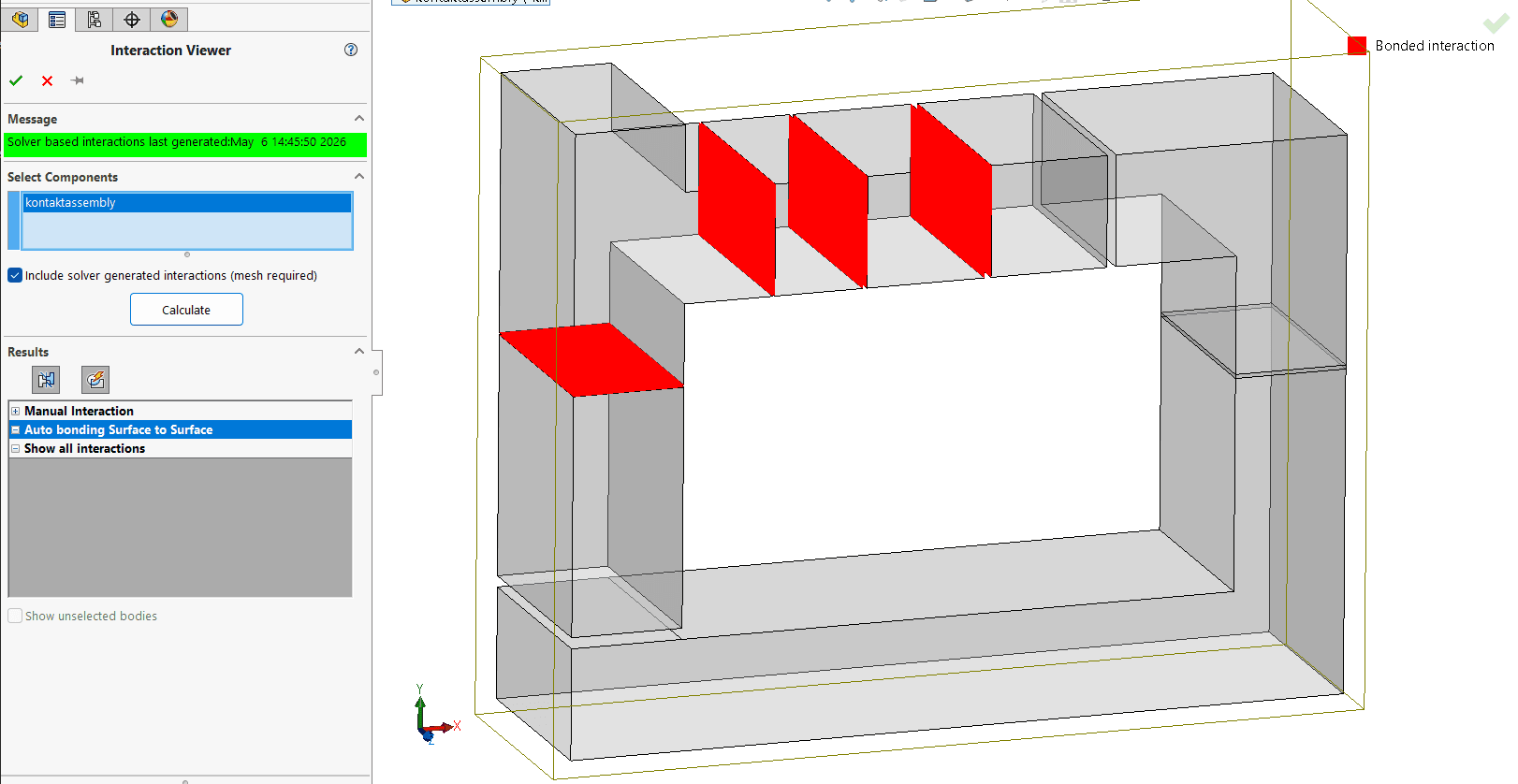

För att se vilka delar som hängerihop ska ni använda verktyget ”Interaction Viewer”. Finns om ni högerklickar på mappen ”Connections”.
Beroende på hur ni valt att delar ska påverka varandra presenteras villkoren med olika färger. I bilden ovan visas villkoret ”Bonded”.
Kontaktvillkor kan defineras med flera olika metoder. En vanlig metod är att låter delar som rör vid varandra automatiskt betraktas som sammanfogade – Bonded.

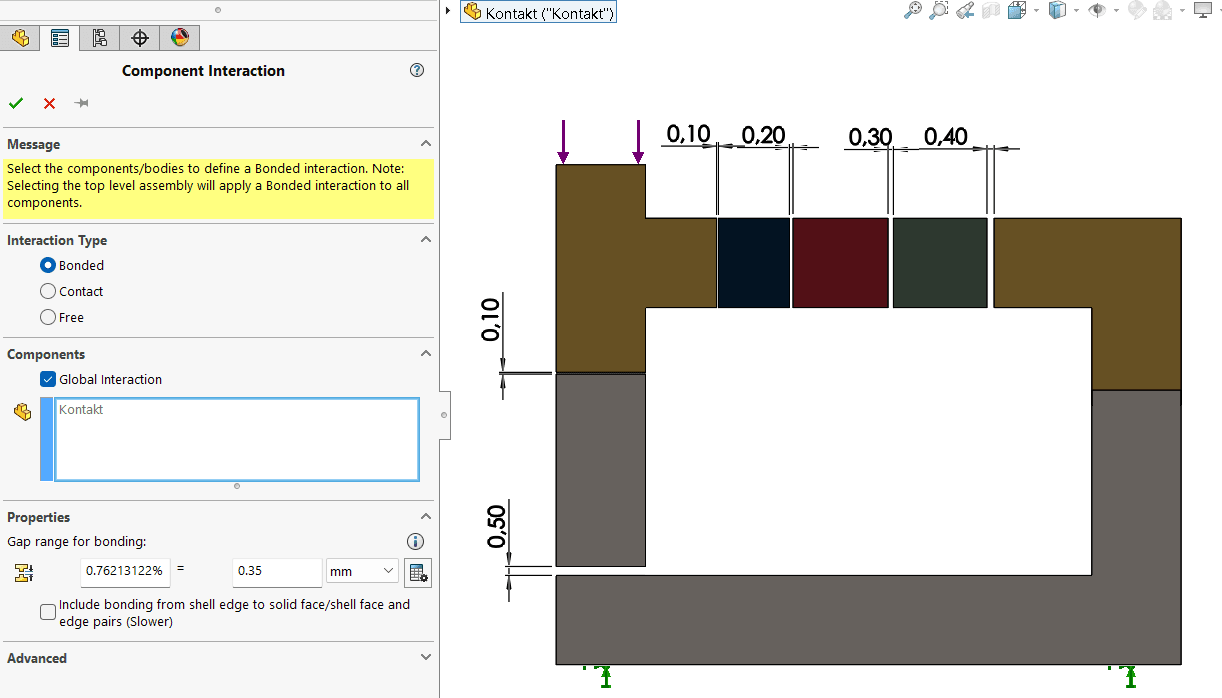

I den händelse att där finns små gap mellan delar, men de ska ändå uppfattas som att de sitter samman kan man enkelt definiera vilka gap som ska överbryggas.
I bilden ovan hittar SOLIDWORKS alla gap upp till 0.35mm och betraktar dem som sammansatta.
Om ni vill utnyttja SOLIDWORKS Simulations fulla kapacitet har ni stor nytta av att behärska flera olika metoder för att lägga till kontaktvillkor.
