STL-inställningar

Här på jobbet så har den värsta hysterin kring vår nya 3D-printer lagt sig. Det betyder dock inte att vi är fullärda utan vi fortsätter pressa stackarn till och bortanför gränsen för vad den klarar. Det innebär att vi ibland printar saker med pyttesmå detaljer och då kan det vara bra att känna till några inställningar i SOLIDWORKS.När man sparar en fil i STL-format för att sedan plocka in i beredningsprogrammet för 3D-printern så finns det en möjlighet att påverka hur noggrann STL-filen blir. Om små detaljer försvinner eller om man tycker att runda hål inte blir runda så beror det på att STL-filen innehåller för få trianglar för att representera geometrin. Detta ändras enkelt i samband med att man sparar filen och det finns till och med en förhandsgranskningsfunktion som underlättar.

Inställningar som påverkar noggrannheten i STL-filen

Inställningar som påverkar noggrannheten i STL-filen

Vanligtvis så funkar det bra med inställningen ”Fine” men ibland kan man behöva ha ännu fler trianglar.

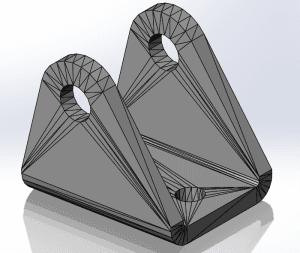

Filen är sparad med inställningen "Coarse"

Filen är sparad med inställningen ”Coarse”

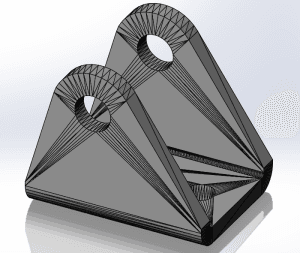

Filen är sparad med inställningen "Fine"

Filen är sparad med inställningen ”Fine”

PS. Visste du att SOLIDWORKS också kan öppna STL-filer? Och skapa solid av STL-filen?
