Tre små nya finesser i Solidworks 2019 som jag tycker om.

Denna blogg handlar om tre små finesser som jag tänkte upplysa lite om som kan göra ens vardag lättare i solidworks.

  • Avrundning, Fillet
  • Konstruktionslinje
  • Default Save Folder

Avrundning, Fillet

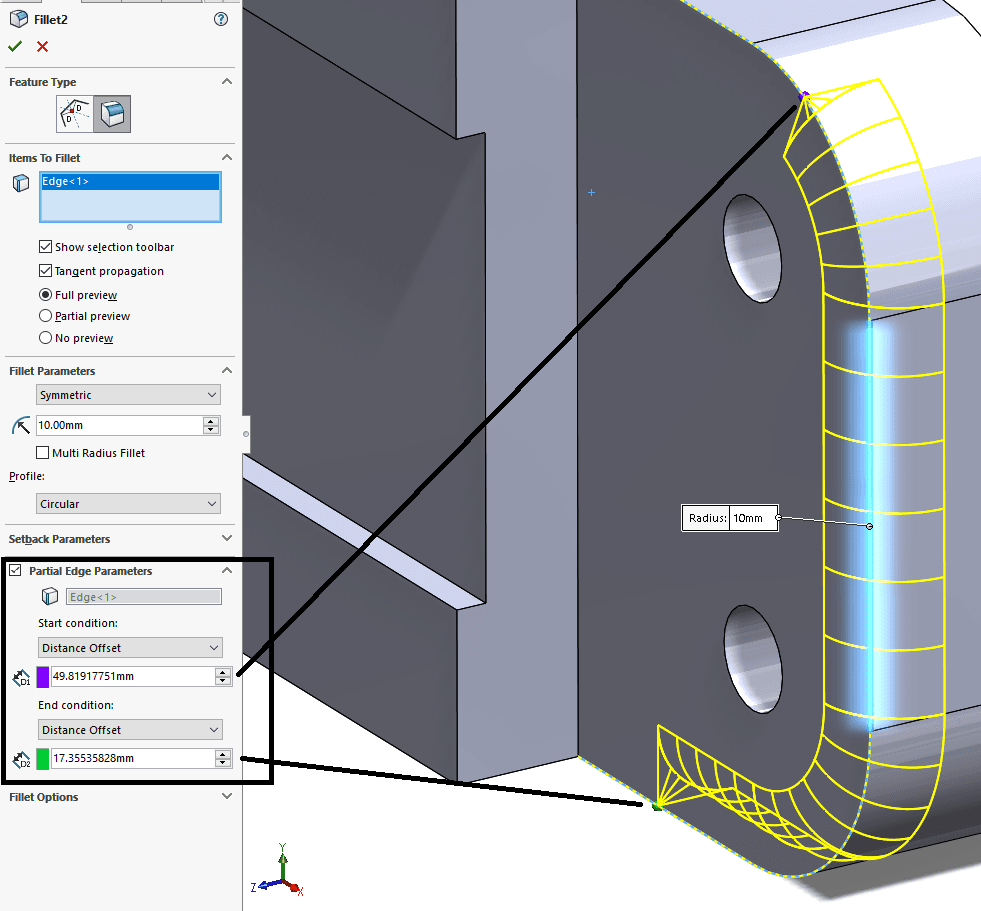

Avrundningar eller ”Fillet”. Har i år fått en extra funktion att bara avrunda en del utav den valda kanten/ytan.
Funktionen heter ”Partial Edge Parameters” och finns lite längre ner i ”Property manager” till vänster när man använder ”Fillet”. Denna funktionalitet finns också för ”Chamfer”. Se bild nedan.


Konstruktionslinje

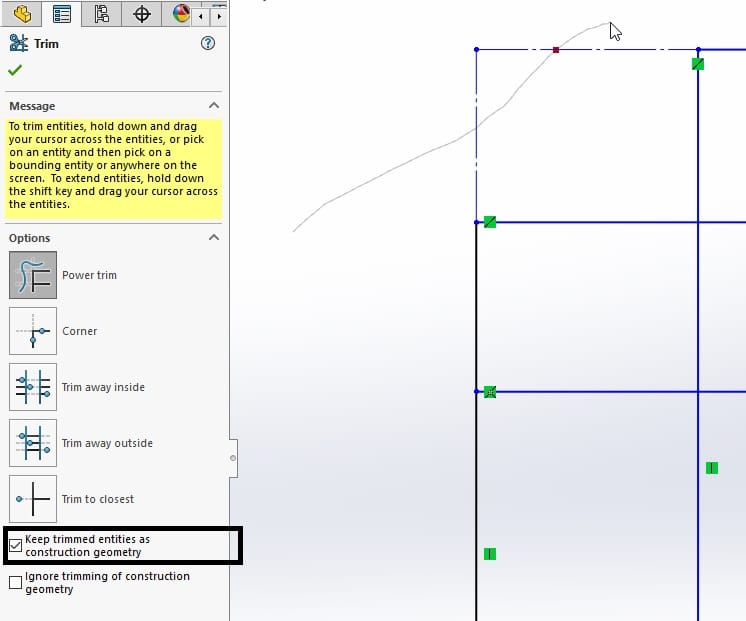

Konstruktionslinjer kan man sätta ut. Solidworks har nu även gjort det lite smidigare att man kan nu med ”Trim Entities” bock i ” keep trimmed entites as a construction geometry”. Vilket innebär att dom linjerna man kapar med trim-verktyget blir konstruktions linjer. Se bild nedan för vart denna inställning finns och exempel.


Default Save Folder

Min sista lilla gömda juvel är att man kan nu ställa in ”Default save location” i solidworks. Så när man trycker på ”save-as” poppar din utforskare upp på vald plats. Kan ju vara behagligt att spara en sekund på det.

Tack för mig!

// Olle
