Visa egna variabler i PDM add-in

Har ni någonsin velat ha egna variabler i ert PDM-träd?

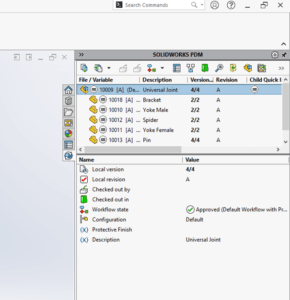

Precis som i bilden nedan visar så kan man ha egna variabler så som Description, Revision, Protective Finish osv.

För att lägga till egna variabler, gör du följande steg:

  1. Logga in i PDM-valvet (endast ett valv, annars kan det bli fel)
  2. Starta SOLIDWORKS
  3. Gå till Tools > SOLIDWORKS PDM > Options

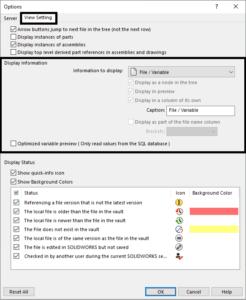

  4. Då kommer följande ruta öppnas, byt till View Setting:

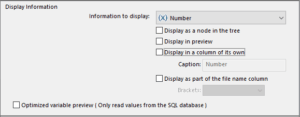

Vi kommer hålla oss till i Display information rutan.

I ”Information to display”-rutan väljer vi vår variabel.

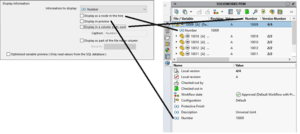

När variabeln är vald så finns det 3 olika sätt att visa det på.

”Display as a node in the tree” kommer lägga till en rad för Number i Produktträdet.

”Display in preview” kommer lägga till en rad i informationsfältet längst ned i add-in:et.

”Display in a column of its own” kommer lägga till en kolumn i trädet och visas som en variabel.

OBS! Om ni inte får upp variabler att välja i ”information to display” så kan man testa att stänga av allt och gör Exit på PDM-blåbäret. Testa logga in igen och kolla om variabler har dykt upp.

Allt gott och gott nytt år!

Edvin
