En part som styr allt
En metod som vi använder för att kontrollera delar i en produkt är att stoppa in samma skisser i alla parter. Skisserna har sin egen part. Parten med skissen kan med fördel ingå som en komponent i sammanställningar, topp- såväl som under-sammanställningar.
Metoden i korthet

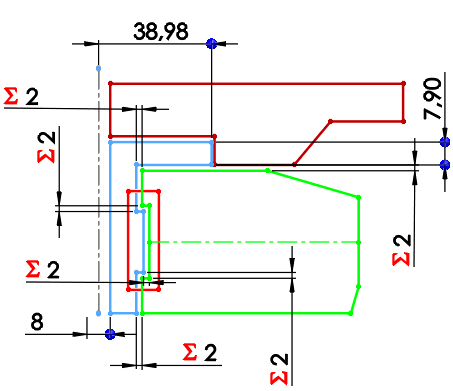

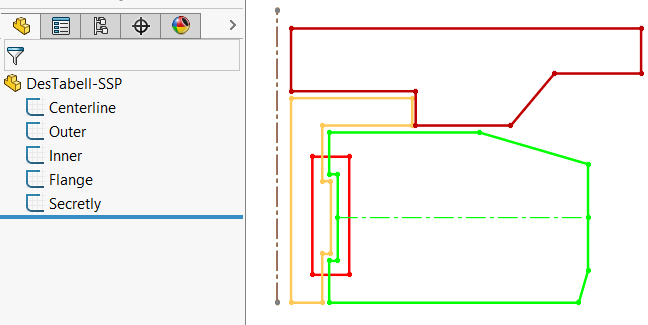

- Rita de skisser som beskriver produkten i en part.

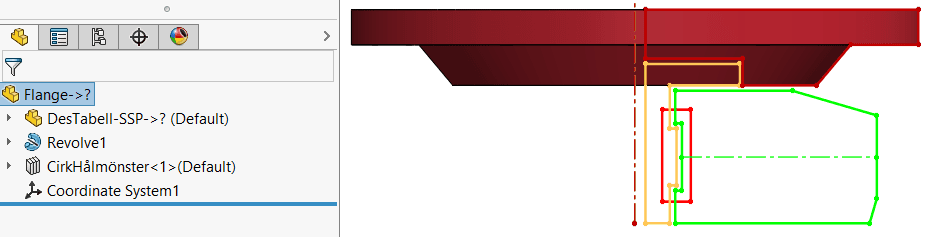

- Starta en ny part och stoppa in partskissen. Använd kommandot – Insert – Part -. Parten med skisser sätts in i alla parter. Använd de kommando som behövs för att bygga geomtrin.
- Upprepa punkt 2 tills alla geometrier är byggda

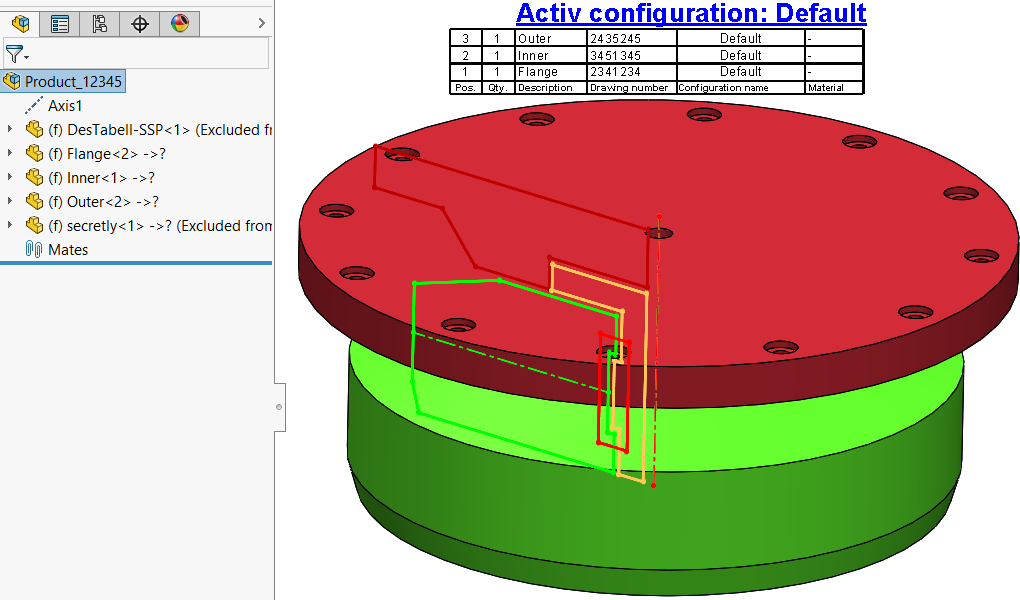

- Starta en sammanställning. Stoppa in alla parter. I sammanställningen kan man stoppa in skissparten också, om man vill.
Nu finns lite olika varianter på hur respektive komponent ska positioneras och stanna kvar. En metod är att låta varje geometri positioneras där de är byggda och använda – FIX -. Om positionen inte ska vara just där geometrin byggdes är det helt fritt att använda – Mates – precis som vi är vana vid.
Eftersom vi använder samma skiss-part i alla parter kan vi få geometrier att bli beroende av varandra genom att måttsätta i skiss-parten. Vill vi istället använda mates i sammanställning går det precis lika bra.
En metod som ger möjligheter utan begränsningar.
Har ni behov av att styra fler geometrier från någon form av central informationsspridare – kontakta oss för flera ideér.
