2025 nyheter och plastkonstruktion
SOLIDWORKS 2025 har nyligen släppts! Bland alla nyheter finns det två som jag tror kommer glädja många kunder lite extra, särskilt de som jobbar med formsprutad plast.Låt oss titta på dem tillsammans!
Surface area

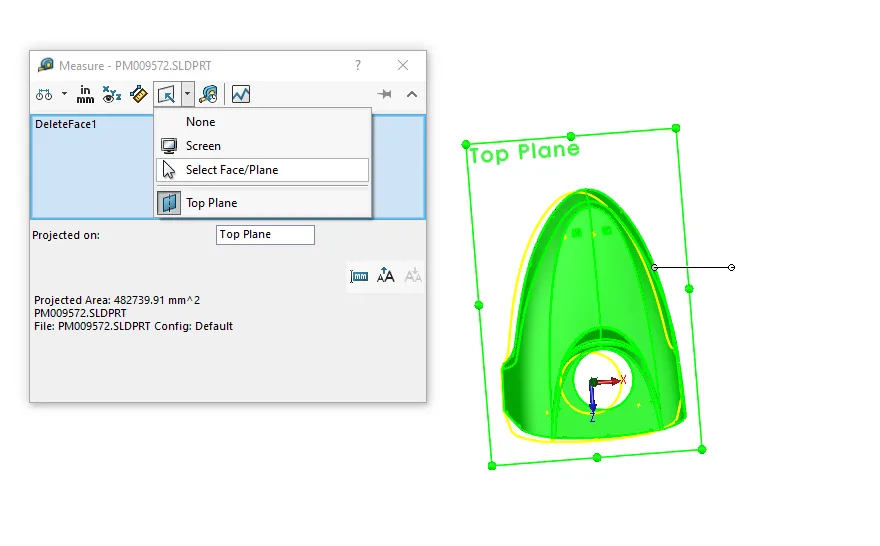

Den första är den enkla men ack så trevliga Surface area-funktionen. Denna gör att man med ett par knapptryckningar kan få fram den projicerade arenan för sin modell. Denna information är nyttig för att på ett tidigt stadium kunna skaffa sig en idé kring vilken låskraft som behövs i maskinen. Det man behöver göra är att:
- Starta Measure-verktyget
- Välj din geometri
- I rullisten Project on väljer du vilken yta/plan du vill projicera på.
Variabel radius fillet

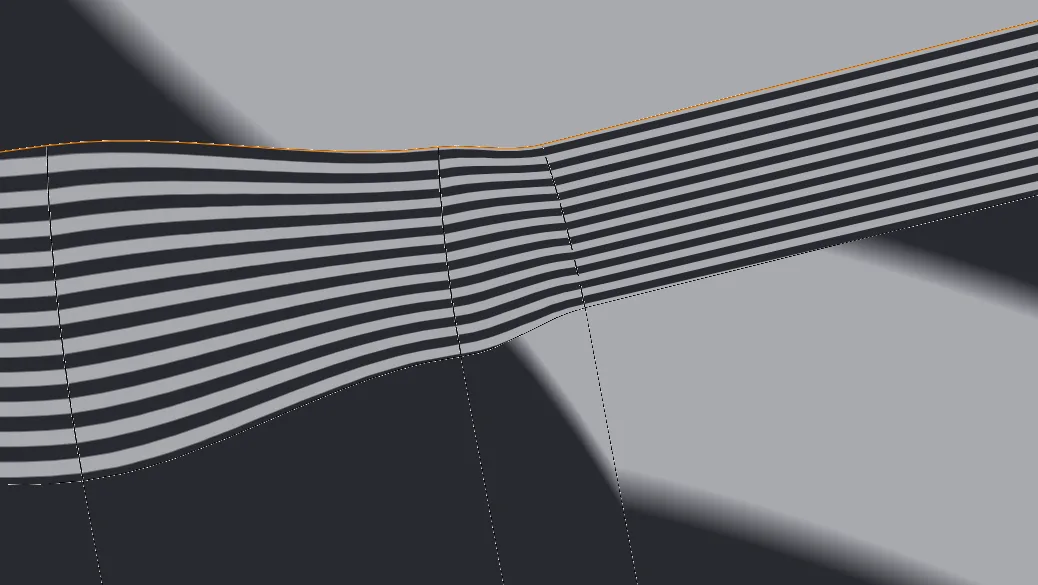

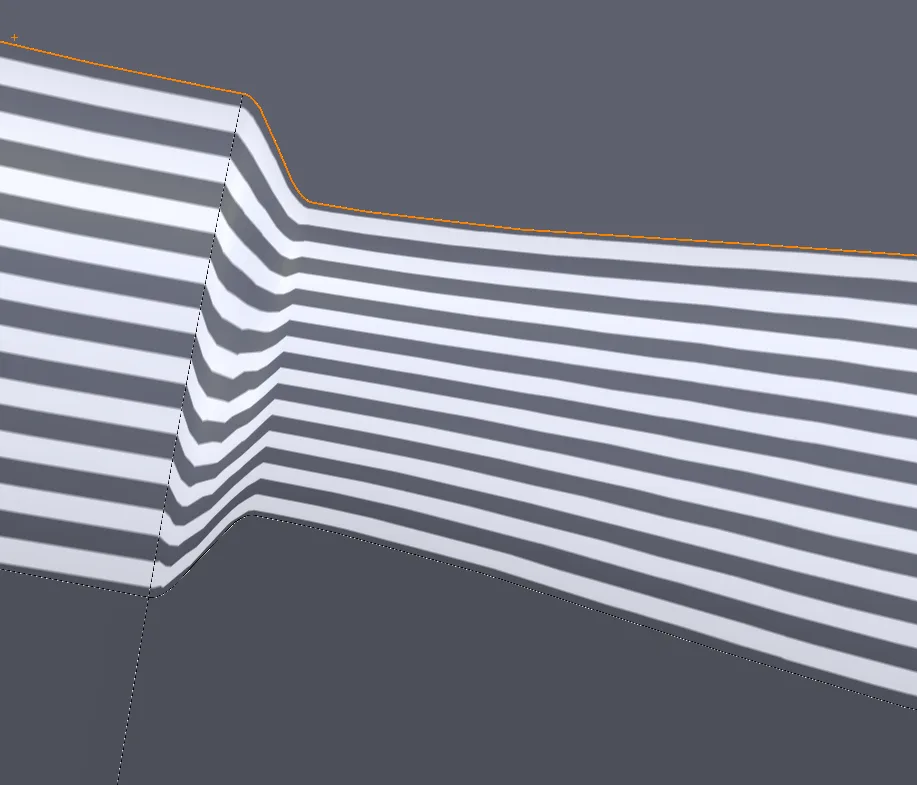

Den andra nyheten är mer just för att få till modellens utseende. Under de senaste åren har det hänt en del gällande fillets, bland annat så har man ju möjlighet att göra kurvatur kontinuerliga radier. Vad som kom i år är en förbättring på variabel radie. Om man gjorde en variabel radie tidigare men ganska tvär övergång så kunde man få ett lite hackigt utseende som gjorde att man inte fick en så vacker kurvaturövergång med tvära hack i kanterna. Se bilderna nedan på ett par exempel med zebra stripes.

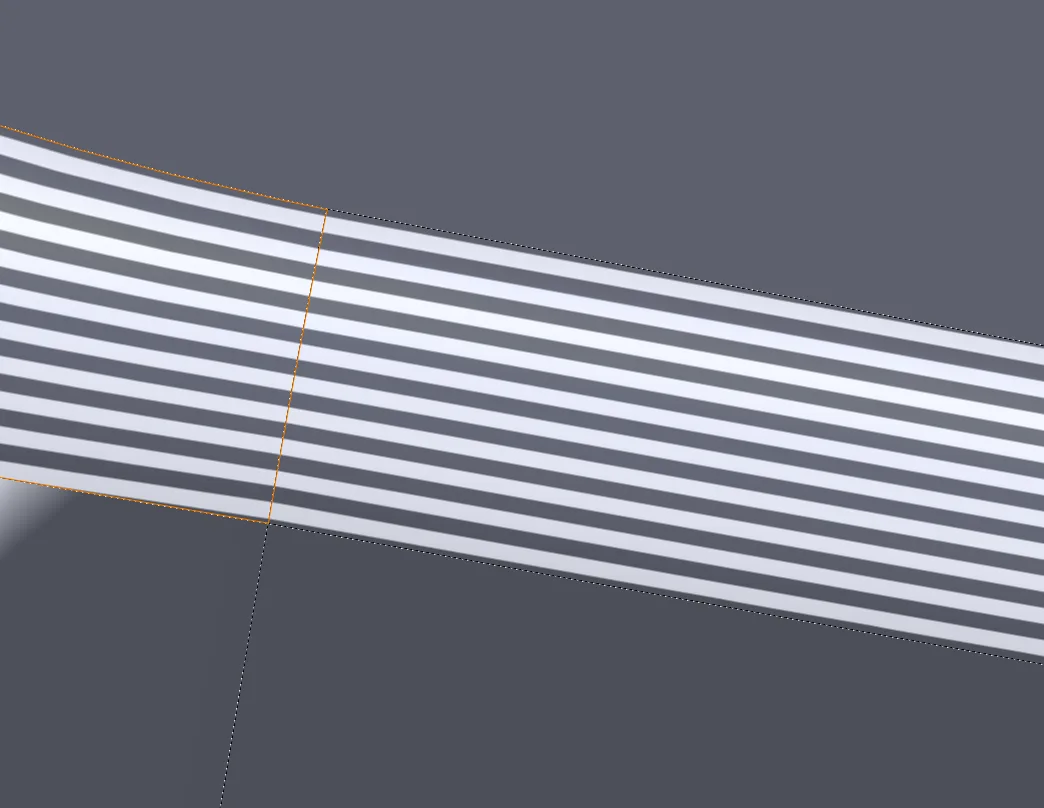

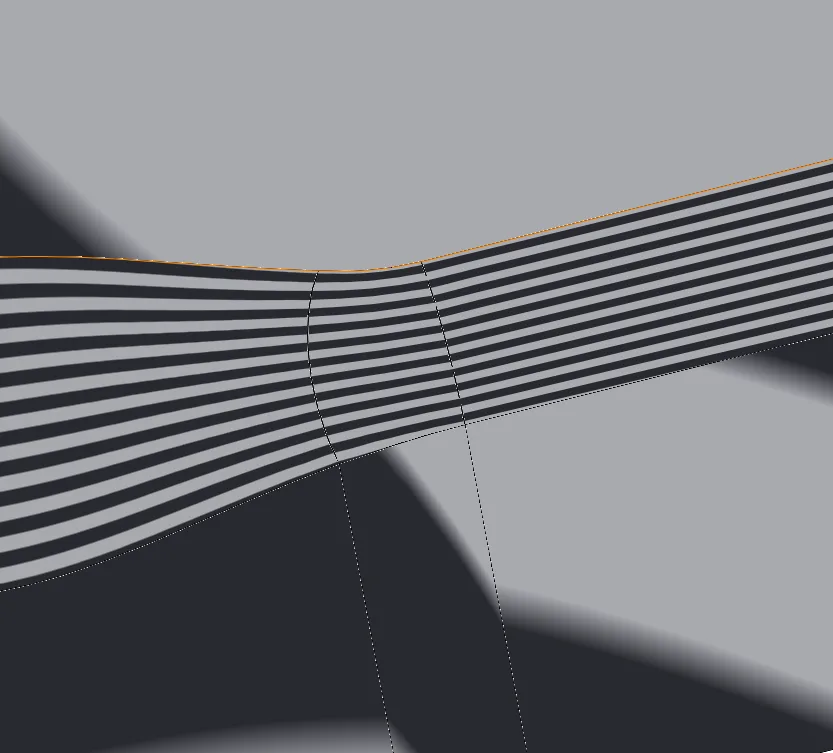

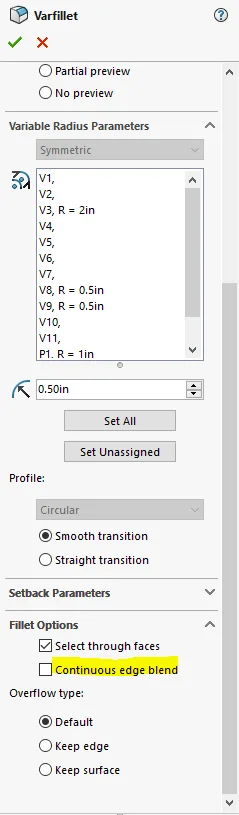

Samma kanter med den nya valet continuous edge blend valt så kommer det bli en mer jämn övergång och man slipper hackigheten som kan uppkomma.
Vill du se mer nyheter som kom i 2025 så kommer länkarna nedan.
