Addera lite mer spänning i vardagen
I denna blogg belyser vi element-spänningar och nod-spänningar och varför vi bör titta på båda dessa och jämföra dem mot varandra.

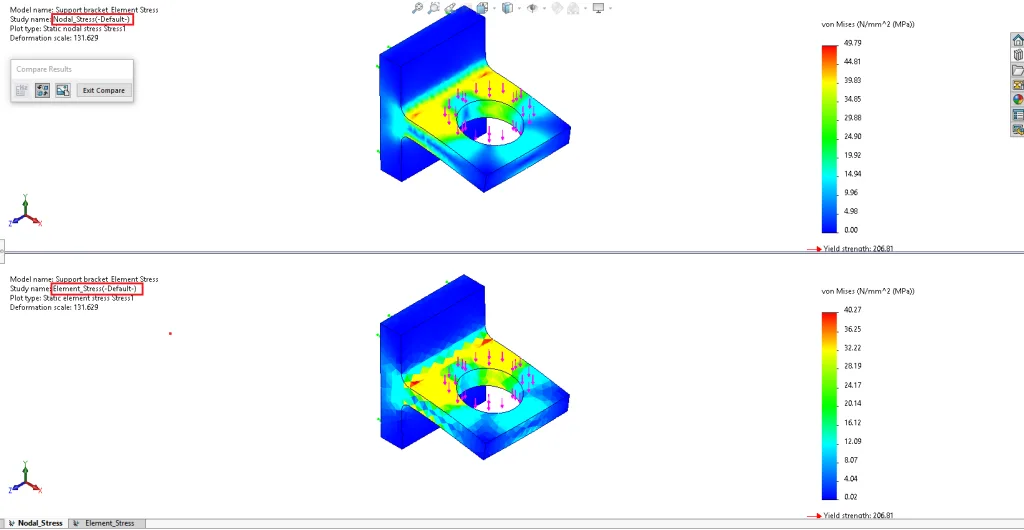

Resultat med nod-spänningar karaktäriseras av en mjuk och jämn övergång mellan färgerna. För element-spänningar är gränsen tydlig och vi kan se elementen träda fram.
Vart kommer dessa värden ifrån
Spänningarna räknas ut från elementets Gauss-punkter. Dessa punkter kan ses som de ideala positionerna i ett element för att räkna ut spänningen. Uträkningen från dessa punkter projiceras sedan ut till elementets noder.

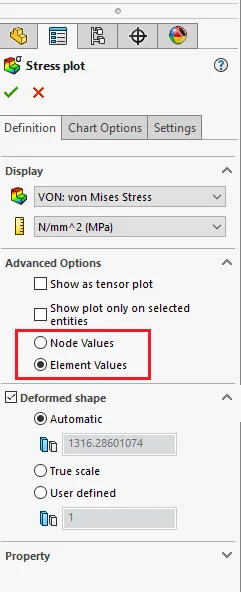

Advanced Options
Varför jämför vi element-spänningar och nod-spänningar
Jämförelsen hjälper oss att säkerställa kvalitén på den matematiska modellen. Detta är en del i processen för konvergensanalys.
För element-spänningar tas ett medelvärde ut från elementets interna värden. För nod-spänningar tas ett medelvärde ut från noder som är i kontakt med varandra. Det är alltså samma värden som används, men två olika sätt att se på dem.
För att ha någon tumregel att luta sig mot, kan vi sträva efter a ligga inom 10 procent ifrån varandra. Den mest effektiva metoden för att få värdena att närma sig varandra, är att iterera sig fram med funktionen Mesh Control.
Mycket Nöje!
