Hjärngympa – eller – varför det är bra med 3D

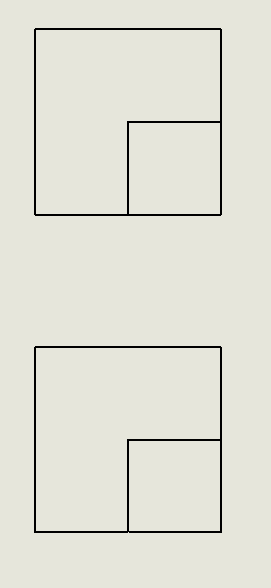

Vi är många som håller på med 3D-geometri till vardags och ser det som en självklarhet i konstruktion och illustrationer av produkter. Dessutom kikar vi på en hel del ritningar och är vana vid vyer och 2D. Idag blev jag utmanad att försöka lista ut hur en bit såg ut med hjälp av två vyer som var mycket enkla. Men jag gick bet. Hjärnan kunde inte alls få ihop de två vyerna till en kloss som kunde representeras av det jag såg framför mig.

Jag borde vara glad över detta övertydliga bevis för varför vi använder 3D, men nja, det hade varit roligare att fatta hur geometrin såg ut. Det får nog betraktas som en utdöende konst att kunna kika på 2D-vyer och få ihop hur klossen ser ut i 3D utan att stirra på ritningen nån längre stund. Här får alla blogg-läsare en möjlighet att se om ni får till geometrin…





Här kan du se lösningen när du har gett upp eller stirrat så länge så kollegorna börjar undra…

Tack till Ramin Rahmanzadeh som har bidragit med två alternativa lösningar, se dessa här.



Har du nåt roligt exempel du vill dela med dig av? Skicka till info@solide.se så kan det bli mer hjärngympa i bloggen.
