Hur ersätta en Design table med den nya Configuration table

I SOLIDWORKS 2022 så finns en ny tabell för konfigurationer, Configuration Table. Den kan ersätta den Excel-baserade Design Table som kräver Microsoft Excel om man mest styr mått. I denna bloggartikel så visar vi hur man kan konvertera en existerande  Design Table till Configuration Table på ett enkelt sätt. Vi kommer att använda vårt balkbibliotek som ett exempel, sättet fungerar även på andra filer med konfigurationer.

Så hur gör man?

I 2022 öppna en fil med konfigurationer. Klicka sedan ConfigurationManager fliken,

och här ser vi att det finns en Design Table.

För att konvertera Design Table till en Configuration Table så högerklickar vi högst upp och väljer Add Configuration.

Klicka sedan på Cancel (röda krysset)

Vi ser nu att det lagts till en ny tabell: Configuration Table som har samma innehåll som i Design Table minus Material.

Vi kan nu högerklicka på Design Table och välja Delete.

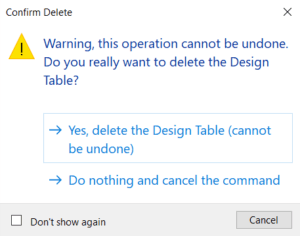

Vi får då en varning om att detta kan man inte ångra. Tryck på Yes.

Vi har därefter kvar Configuration Table som vi kan högerklicka på och välja: Show Table för sen kunna ändra eller lägga till nya konfigurationer.

I just denna fil så tas bara måtten som finns i skissen med till Configuration Table. Det finns mer som man kan lägga till, men det tar vi i en annan blogg.
