Ingen vill skriva rapporter
Bygga modeller i SOLIDWORKS är kul, prova egenskaper i SOLIDWORKS Simulation är kul, skriva rapporter kan var kul – men kanske vill vi helst att någon annan gör dem åt oss – varför inte låta SOLIDWORKS skriva våra rapporter? Under tillbörligt överinseende.

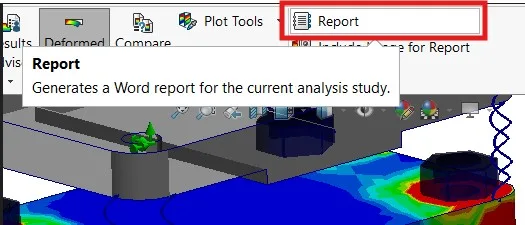

Knappen är inte så svår att hitta.
Mallar
Rapporten genereras med en mall som grund, varje typ av körning har sin egen mall.

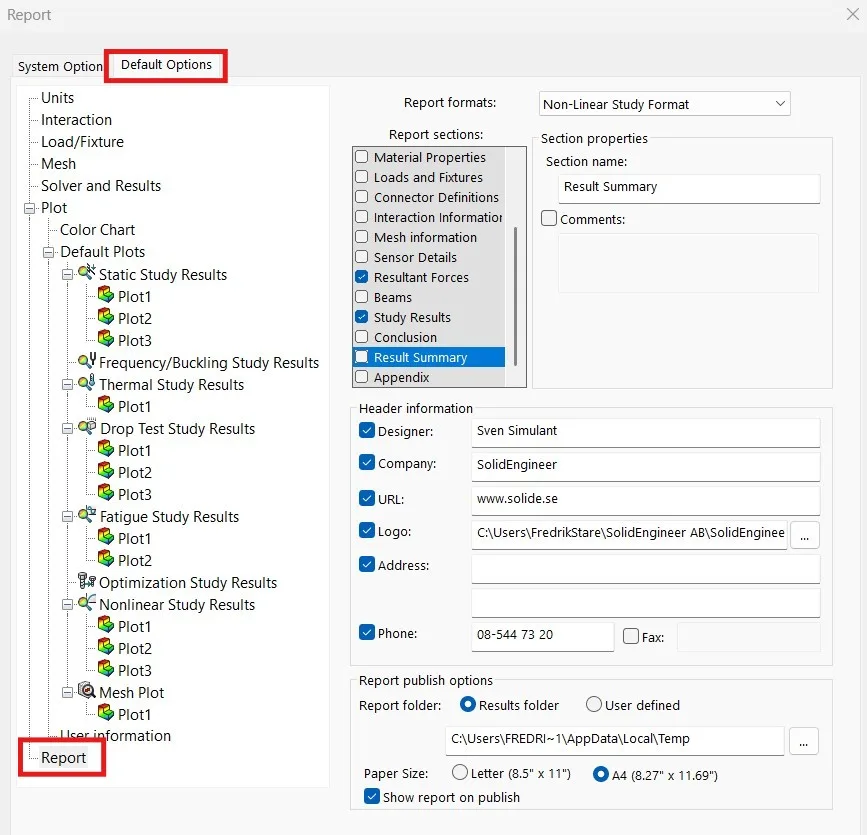

Vilken mall som används väljs automatiskt utifrån vilken typ av körning som ska rapporteras. Ni som rapportör har dock stor frihet i hur resultaten presenteras. Om ni tar er till Simulation – Options – Default Options – Report, så hittar ni standardinställningar för respektive typ av körning. Ni kan lägga till företagslogotyper och annan relevant information.
Om det är en sån där dag idag, en sån dag när det inte behövs så mycket kaffe, då hittar ni mallarna som rapporterna genereras ifrån där SOLIDWORKS är installerat. Lite dolda och rekommendationen är att ge er själva en kopia om ni tänker ändra något i mallarna.
C:\Program Files\SOLIDWORKS Corp\SOLIDWORKS\Simulation\data\cwreports – här finns mallarna.
Publicera

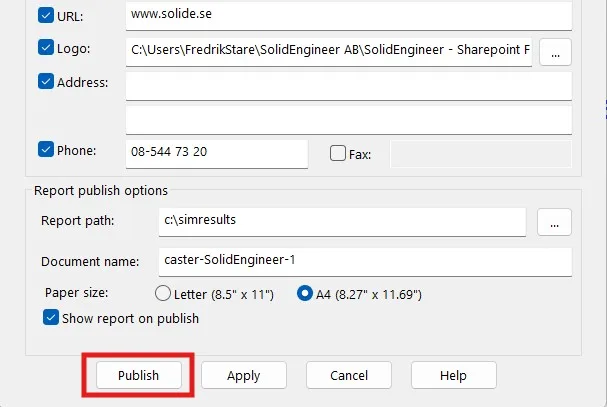

Oavsett om ni redigerat mallarna eller inte kommer ni trycka på PUBLISH i rapport-formuläret.
Nu skriver SOLIDWORS rapporten åt oss.
Om vi inte ger mer instruktioner kommer den automatiska rapporten ge oss de resultatpresentationer (plottar) som finns tillgängliga i den vyprojektion som geometrin för tillfället visas i. Detaljer som laster och inspänningar kommer bli inzoomade för att förbättra förståelsen.
Projektion
Vyprojektionen för respektive resultatpresentation går att specificera.
Definera en ny vy – Orientation (kortkommando: Mellanslag (space)).

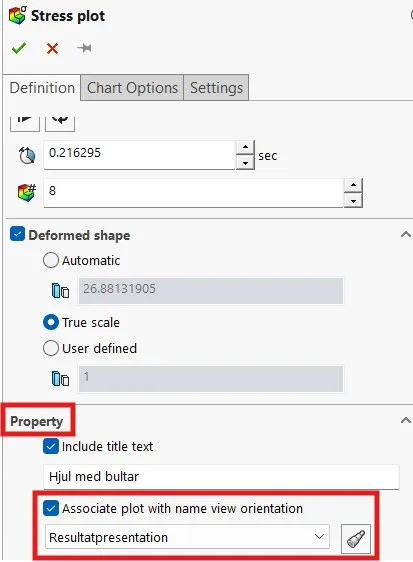

Editera sedan en resultatpresentation och hitta Property.
Välj vy och skriv eventuellt en bildtext. Den nya vyn kommer att användas när rapporten skrivs. På detta vis kan varje enskild resultatpresentation ha sin egen orientering, allt för att maximera tydligheten.
Editera

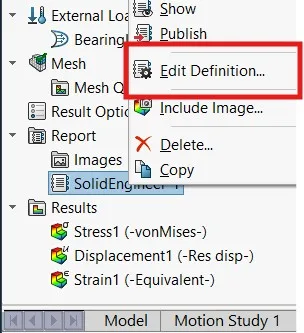

Som nästan allt i SOLIDWORKS går också rapporten att ändra i efterhand, hitta rapporten i historieträdet för er simulering och högerklicka. De eventuella förändringar som gjorts i modell, uppsättning eller om modellen lösts igen och resultaten förändrats, kommer uppdateras i rapporten.
Inställningarna för rapporten sparas i SOLIDWORKS-filen och finns tillgänglig för framtida funderingar.
Sådär – nu kan ni använda den stunden som rapportskrivandet tidigare tog till något annat.
