Mönsterskolan del 2

maskI andra delen av mönsterskolan ska vi titta på hur man kan gå till väga för att skapa nedanstående modell m h a Rib-funktionen och Linear pattern.

bild-1



Vi börjar med att extrudera ytterkonturen och urholkar den med Shell-kommandot.

bild-2

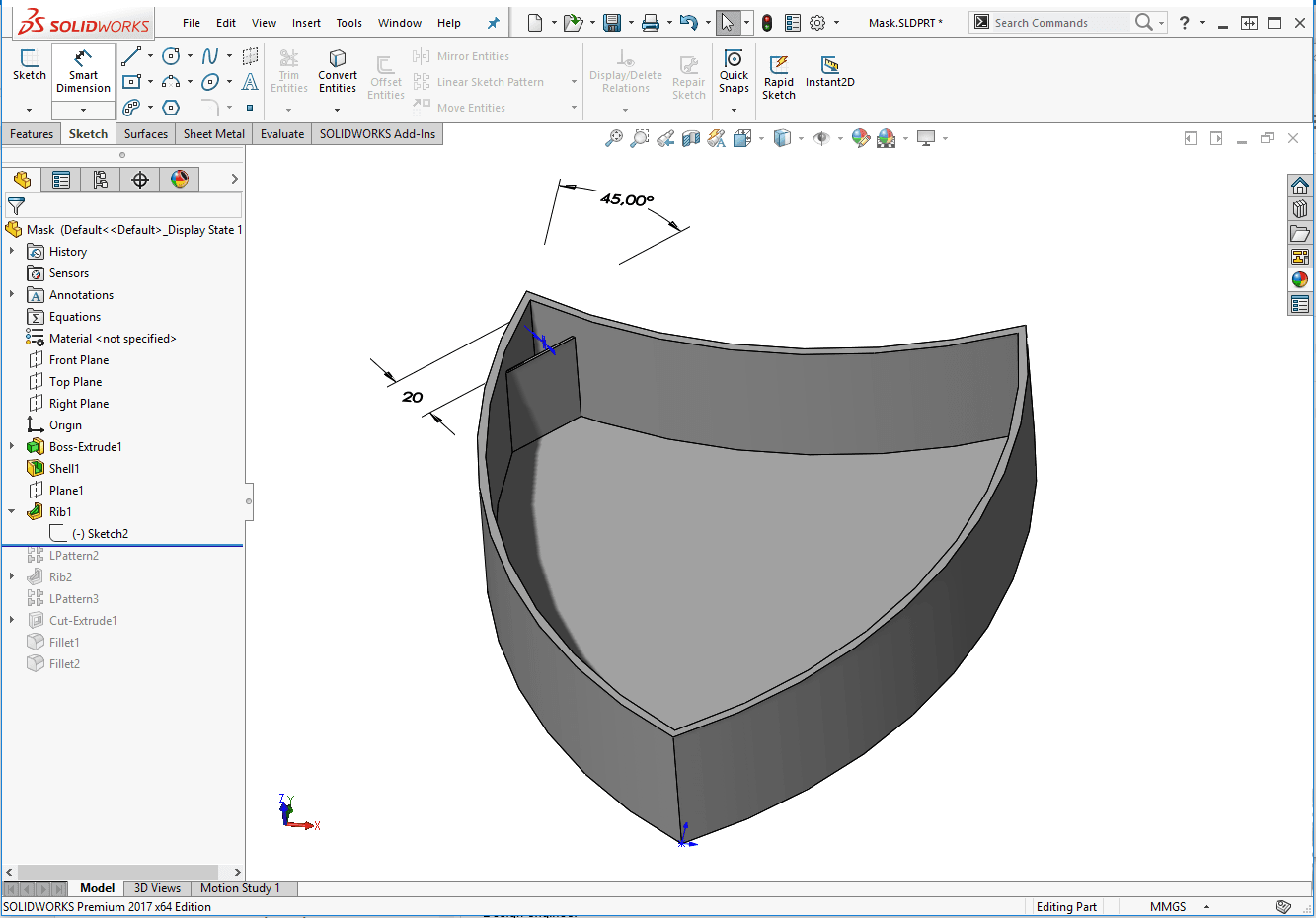

Steg två är att rita den första ribban. Skissen består av en linje som är måttsatt med en vinkel och en linjärt mått. Notera riktningen på måtten samt att skissen ligger på ett plan som är något förskjutet ner i geometrin.

bild-3

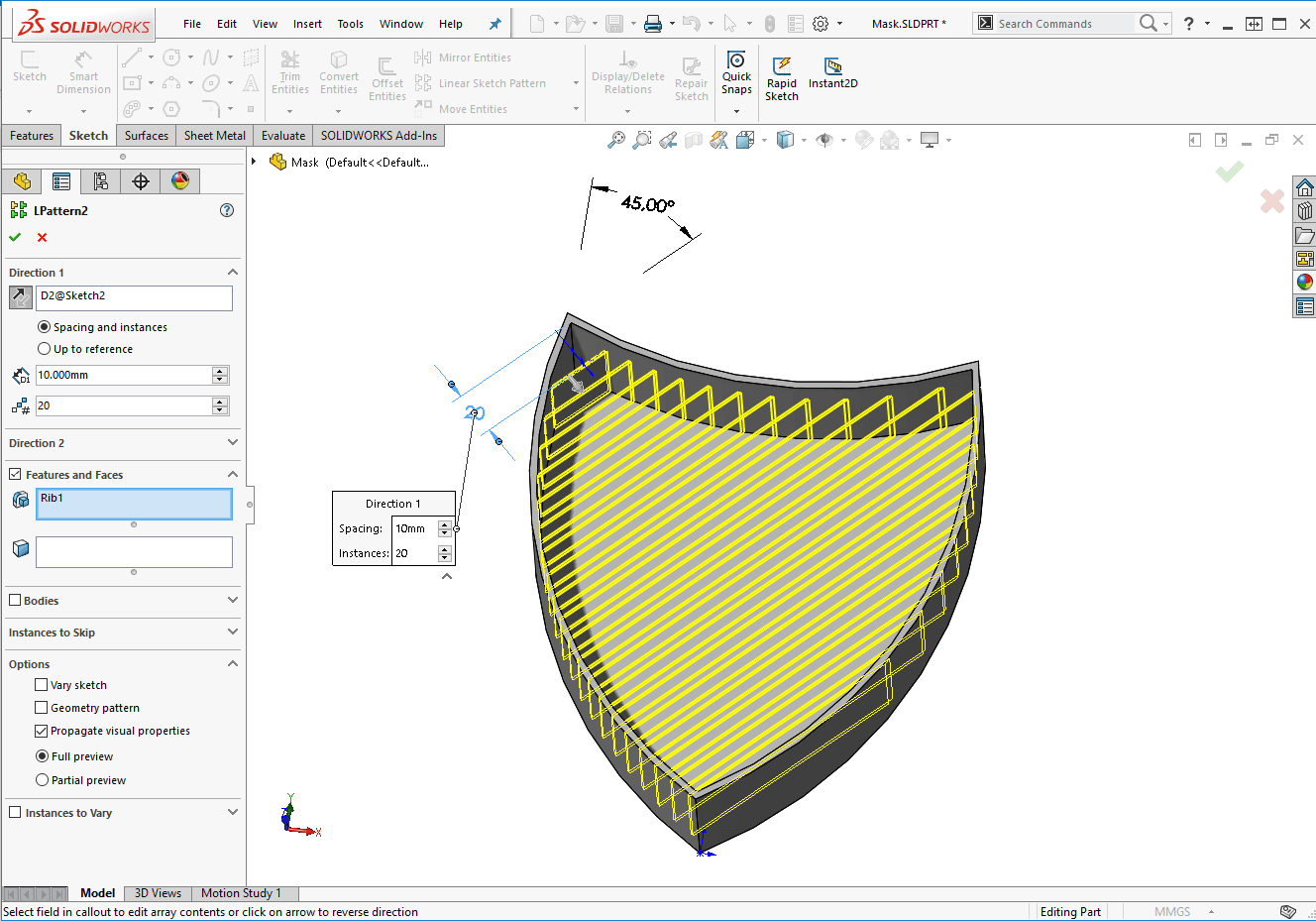

Steg 3 blir att repetera ribban med ett linjärt mönster. Som riktning används måttet i skissen.

bild-4



Gör om samma manöver åt andra hållet. Den här gången ligger skissen för ribban på geometrins toppyta, detta för att Rib-kommandot skall kunna förlänga ribborna ända fram till ytterkonturen.

bild-5

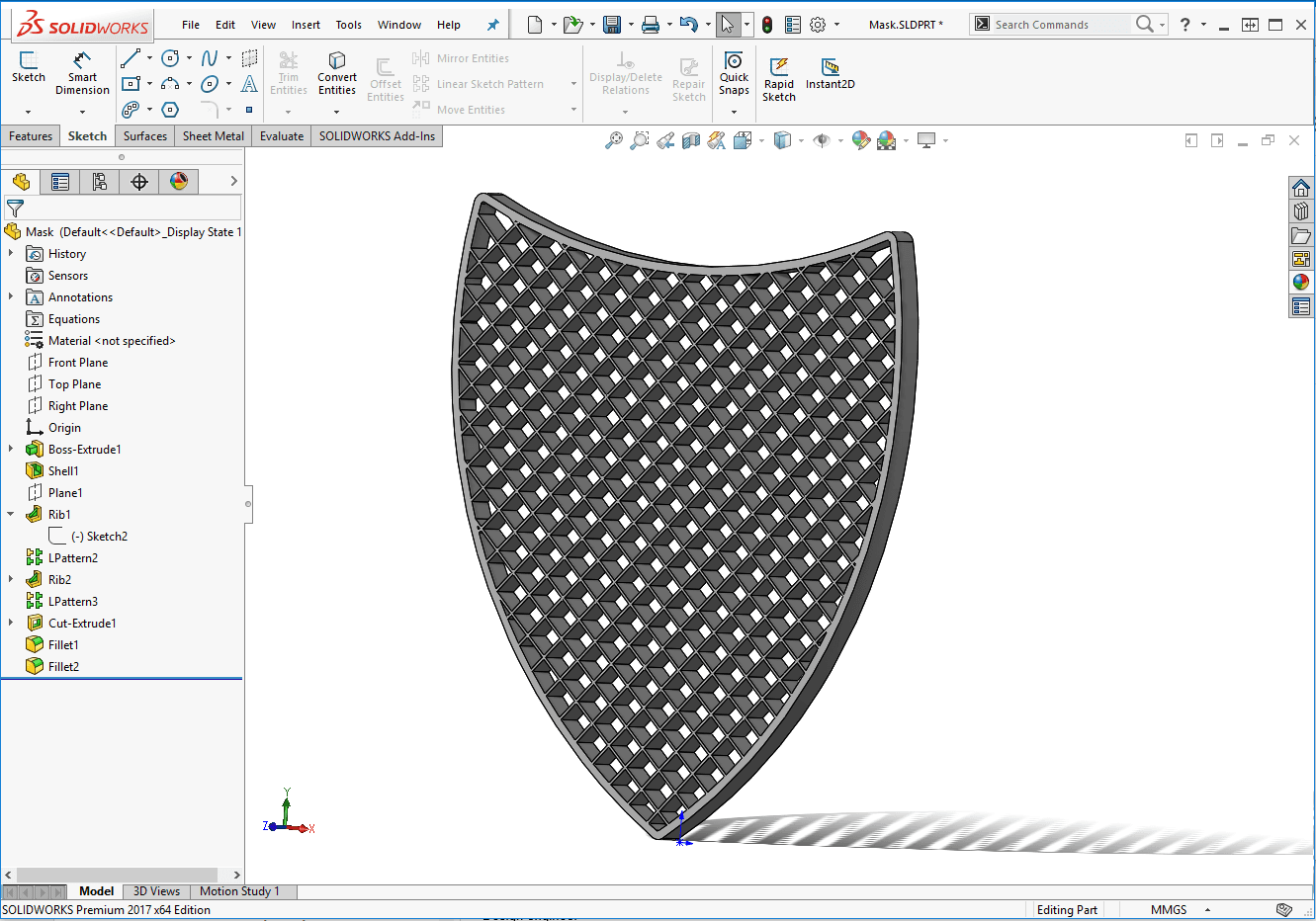

Sista steget är att skära till geometrin till en lämplig tjocklek och addera några radier.

bild-6



Ladda ner den färdiga filen här!

Del 3 publiceras den 2/12 klockan 08.00.
