Select partial loop.

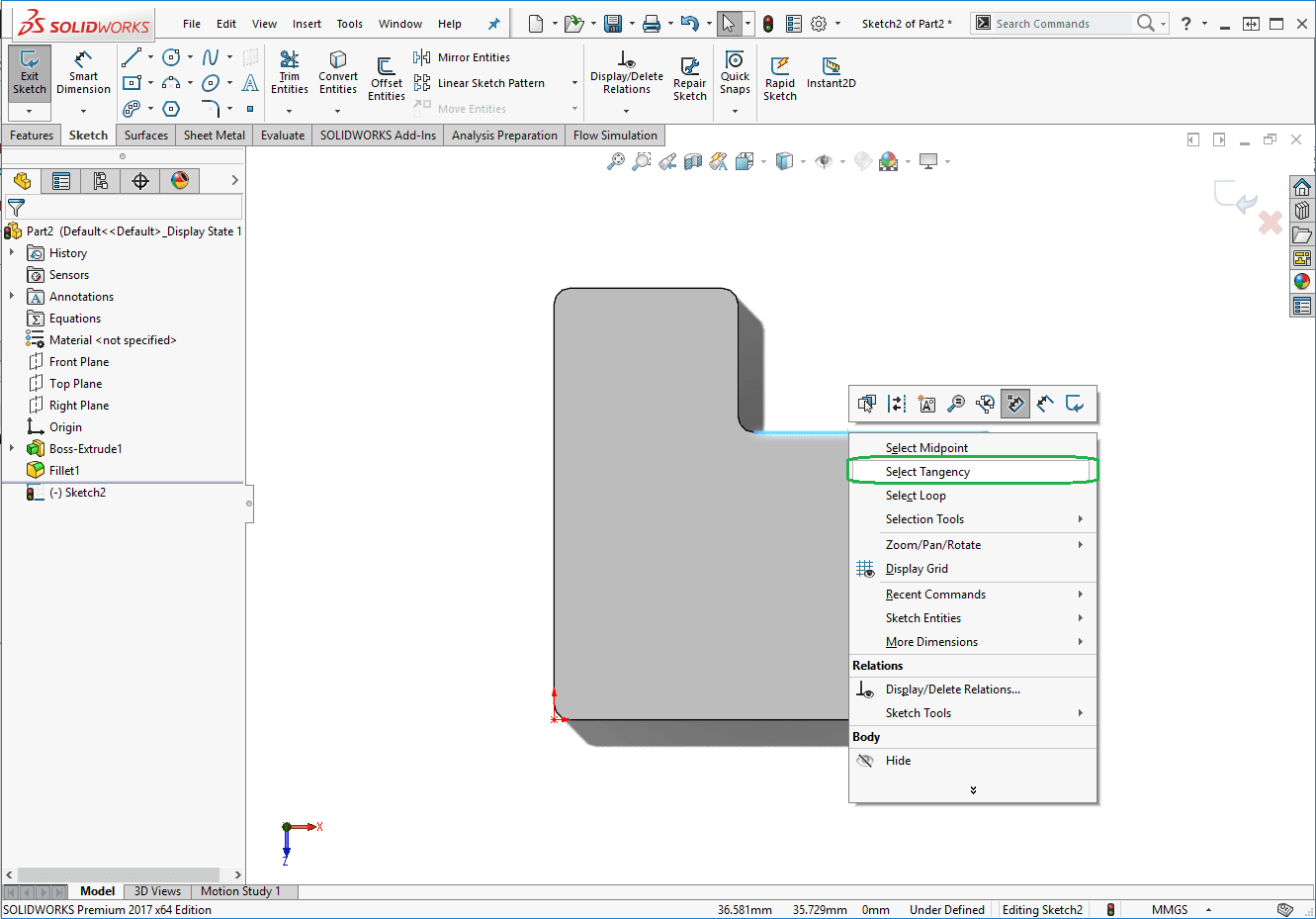

I SOLIDWORKS finns många metoder för att välja kanter. Ett exempel är Select Tangency, där du väljer en kant …

bild-6

och få alla kanter som är tangenta. Mycket användbart!

bild-7

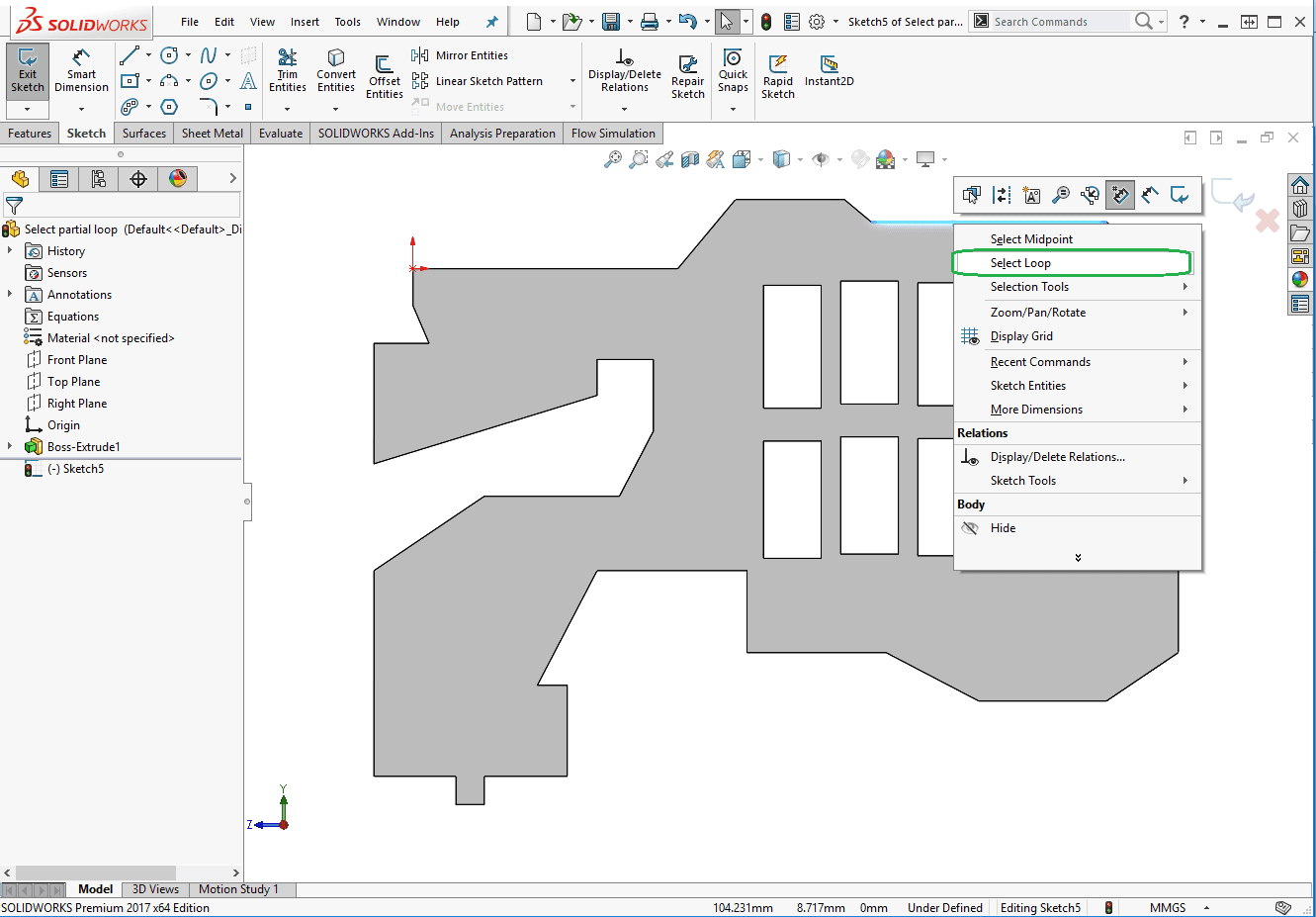

En annan är Select Loop där du väljer en kant …

bild-8

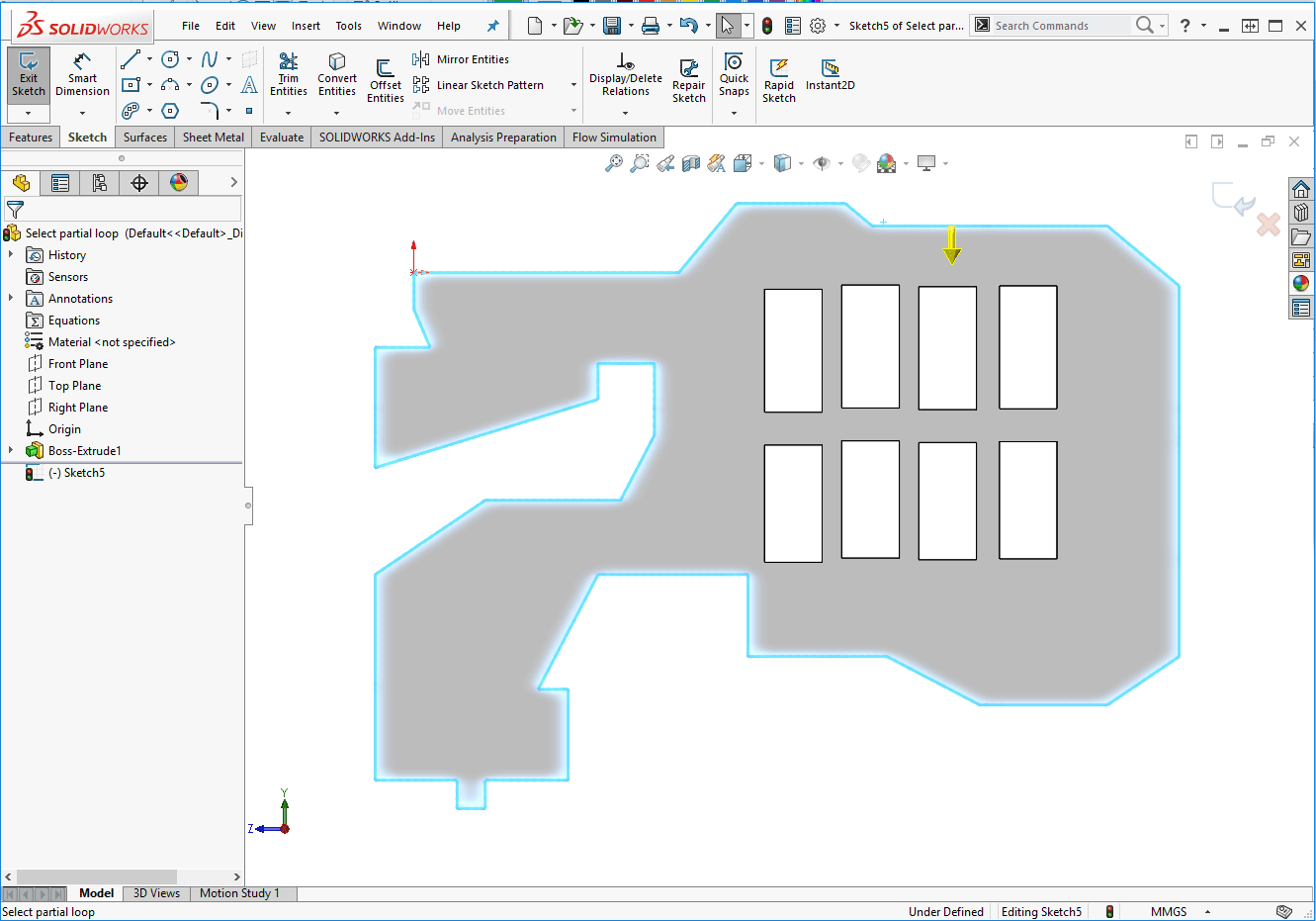

och får hela den slutna konturen. Då kanten hör till två ytor och därför även två potentiella konturer kan man klicka på den gula pilen för att växla mellan alternativen.

bild-9



En variant, som är lätt att missa, är Select Partial Loop. Man börjar med att välja en kant.

bild-2

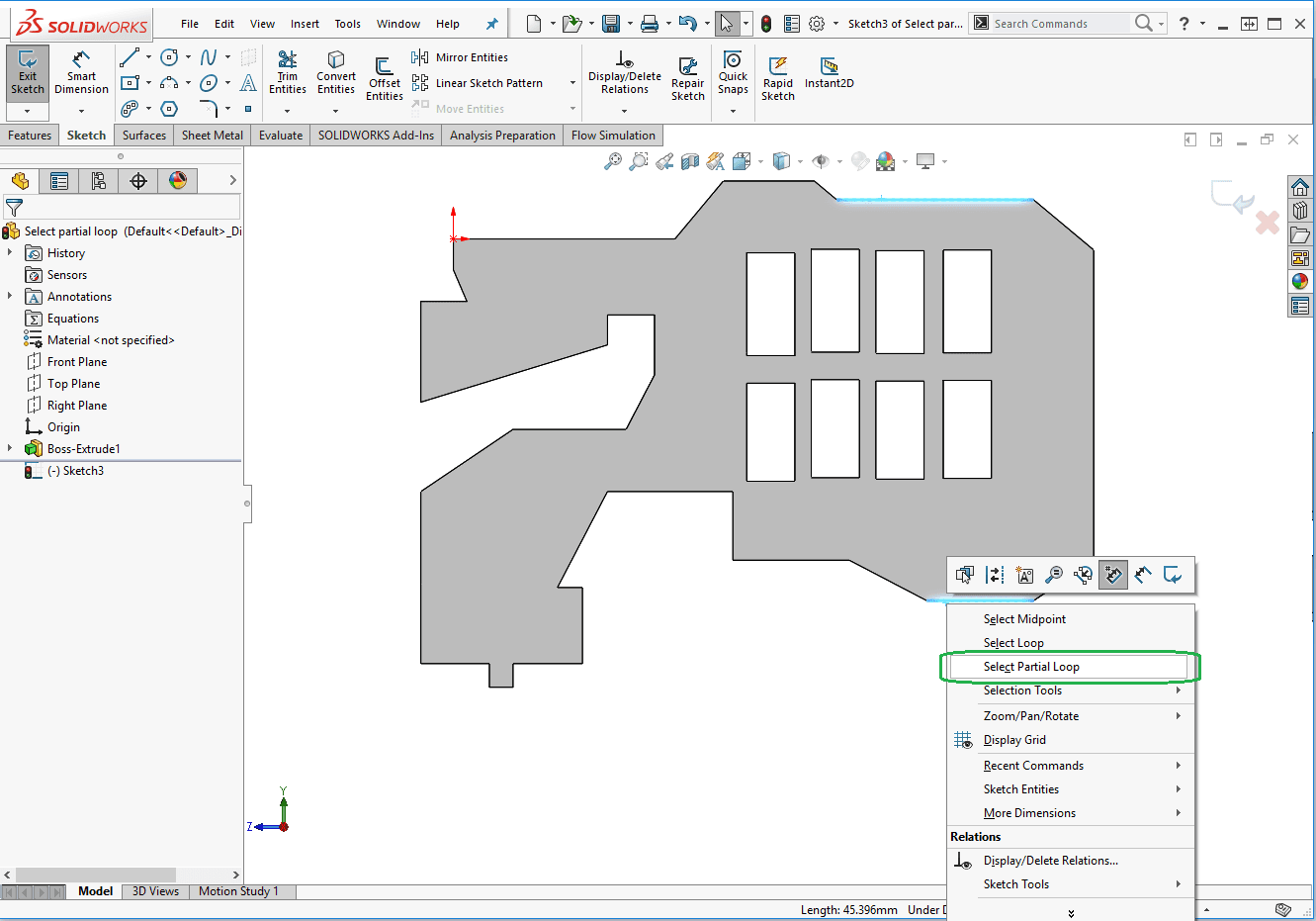

Håll ned Ctrl och högerklicka på en kant till. Nu finns möjligheten att välja Select Partial Loop.

bild-3



Kommandot ger oss kanterna som finns mellan de valda kanterna. Det som avgör resultatet är var du högerklickar på den andra kanten. Klickar man någonstans i den högra halvan får vi detta resultat …

bild-5



… och klickar vi i den vänstra halvan får vi detta.

bild-4



Detta kan bespara en massa klick när man vill ha en del av en kontur och konturen inte är tangent.
