Skapa egna gängor i Threads i SOLIDWORKS

Threads-verktyget i SOLIDWORKS kommer med ett antal olika standarder och i dessa, många olika storlekar. Hur gör vi då om den storlek vi vill använda inte finns med?
Det ska vi gå igenom i denna blogg.

Hitta Thread Profiles platsen

För att hitta var thread profildatat ligger på disken så går vi till Tools > Options > System Options > File Locations och väljer “Thread Profiles” i dropdown menyn.

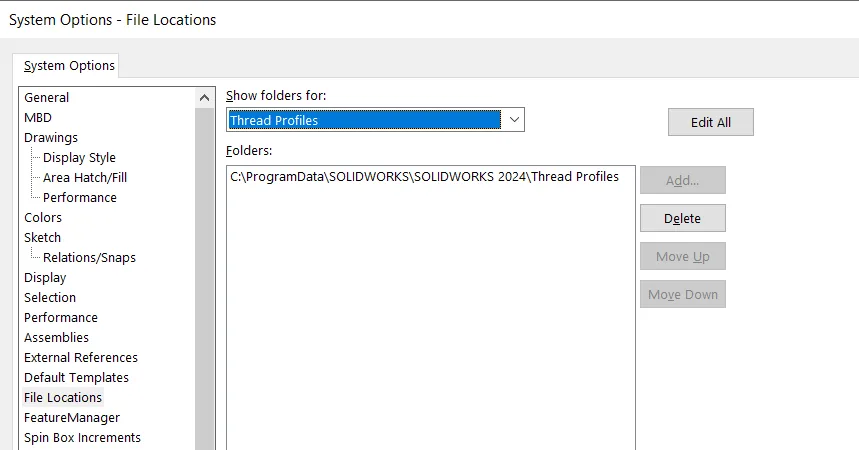

Thread profiles hittar du i system options

I Folders: hittar vi platsen för thread datat.

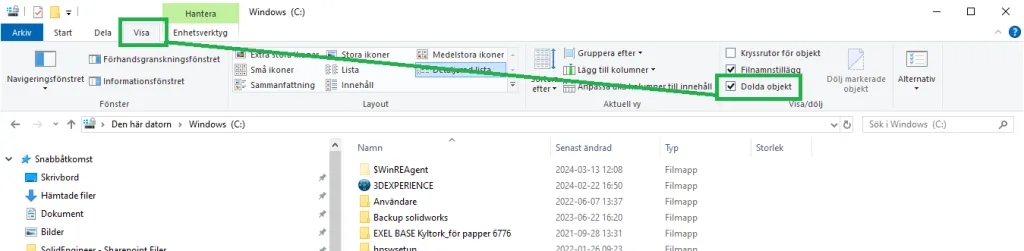

I utforskaren letar vi upp den utpekade platsen. Om vi inte ser ProgramData mappen så behöver vi aktivera visning av dolda objekt. Det gör vi genom att klicka på Visa och bockar i Dolda objekt. Ett tips är att även bocka i Filnamnstillägg, då ser vi filändelserna för filer.

aktivera visning av dolda objekt under fliken visa

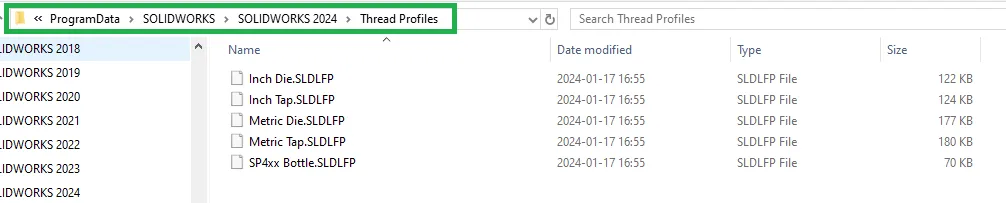

Aktivera filändelserna så ser vi nu sldlfp, Library Feature Part.

Dessa SLDLFP (Library Feature Part) innehåller allt data för de olika thread storlekarna som vi kan välja i Thread vertyget. Dessa öppnas alltid Read Only i SOLIDWORKS.

Lägga till nya storlekar

Starta SOLIDWORKS och klicka på File > Open, navigera till mappen där thread profilerna ligger.
Öppna filen som närmast matchar den typ av thread du tänkt lägga till. I detta exempel kommer vi att använda Metric Die filen. Skillnaden mellan Die och Tap är: Die används för cirkulära extrudes, tänk en skruv och Tap är för hål.
Det kommer att dyka upp en varning om Read Only access. Klicka på Open Read-Only. Filen du vill utgå från måste öppnas Read Only, så att ändringar vi gör sparas som en ny fil med ett nytt filnamn .

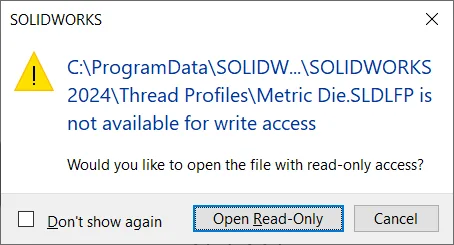

Öppna thread profile filen read-only

När filen är öppnad, gå till Configurations genom att klicka på Configuration Manager fliken. Här ser vi alla olika storlekar som finns i filen. I detta exempel tar vi bort alla konfigurationer utom den som vi vill utgå från genom att markera dessa och sedan högerklicka och i högerklicksmenyn klicka på Delete.

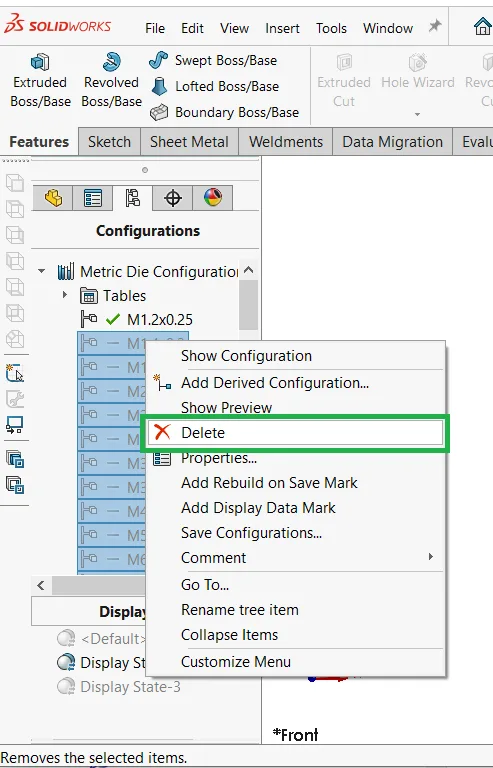

Ta bort gängstorlekar under configuration manager

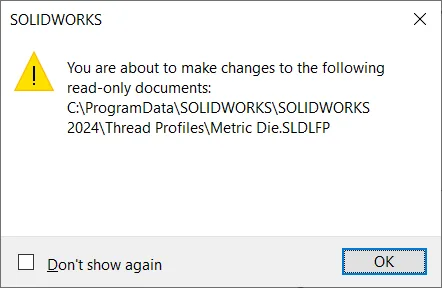

Vi får troligen en varning om att vi håller på att att ändra i en skrivskyddad fil. Detta är förväntat då filen är skrivskyddad, ingen av ändringarna kommer att påverka originalfilen. Klicka på OK.
Prompt varning att vi vill göra ändringar till read-only filen

Gå tillbaka till Feature Manager, högerklicka på ThreadProfile-skissen och välj Configure Feature.

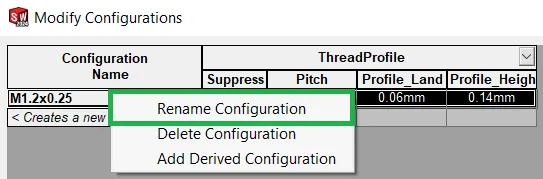

I Modify Configurations fönstret som dyker upp, högerklicka på namnet och välj Rename Configuration och skriv ett vettigt namn. I exemplet döper vi om till ett generiskt namn. Om vi t. ex. vill göra en en ny Pitch på en M20 x 1.0 så att den är en M20 x 1.5 så döper vi så klart om konfigurationen till det namnet.
Byt namn i Modify Configurations

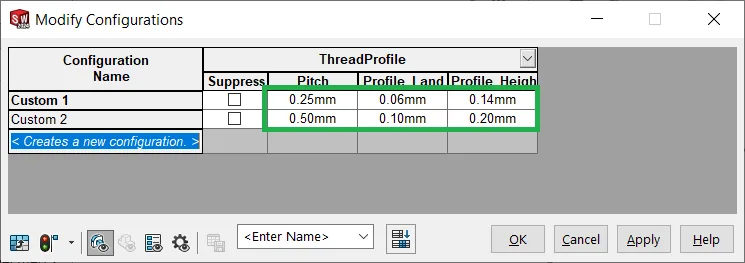

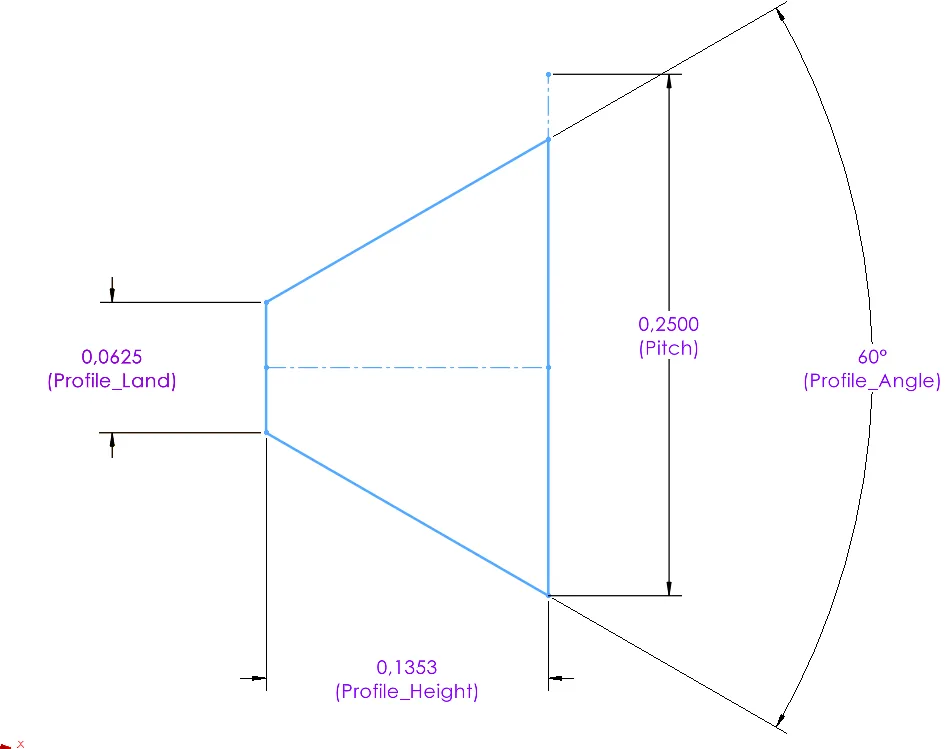

Mata in de värden för Pitch, Profile_Land och Profile_Height vi vill ha på din nya storlek. Se bilder nedan för vad dessa värden påverkar i skissprofilen.
Sätt storlekar för Thread profilen. Visuell förklaring för thread profilens värden

Om vi behöver lägga till andra storlekar klicka på Creates a new configuration boxen och skriv in det nya namnet.

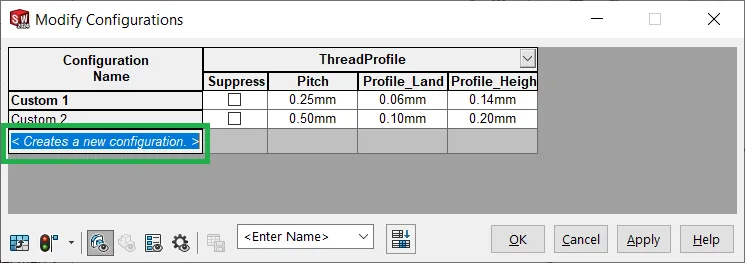

ytterligare storlekar på nya threads läggs till genom creates a new configuration

När vi är klara med att lägga till nya storlekar, klicka på Apply och sedan OK.

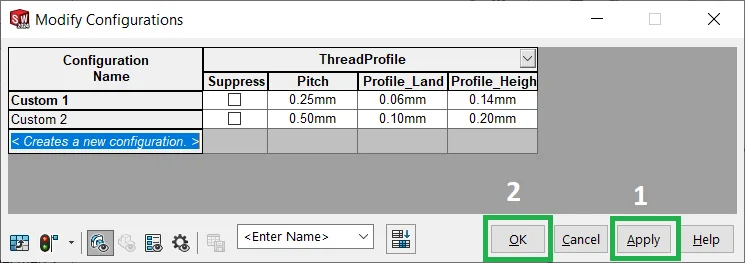

godkänn nya threads profilerna

Klicka på Configuration Manager fliken och kontrollera att de nya konfigurationerna lagts till.
Ny threads hittas under configuration managern

Spara och testa den nya Thread Profile filen

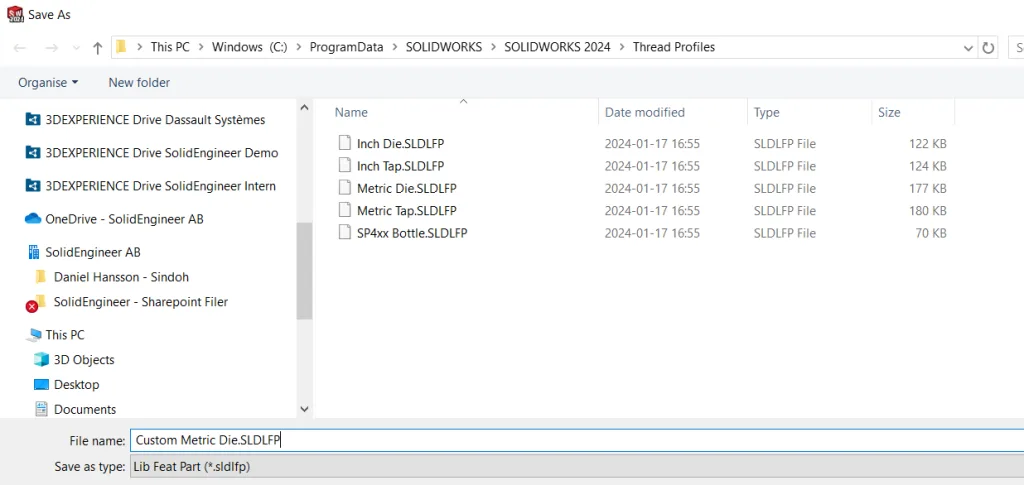

Klicka på File > Save As och ge filen ett namn. Detta är namnet vi ser under Type dropdown i Thread vertyget.
spara och testa den nya thread profilen.

Stäng sedan profilfilen vi editerat.

Nu är det dags att testa den nya profilen. Öppna en ny eller existerande part med en cirkulär profil och starta Thread verktyget.

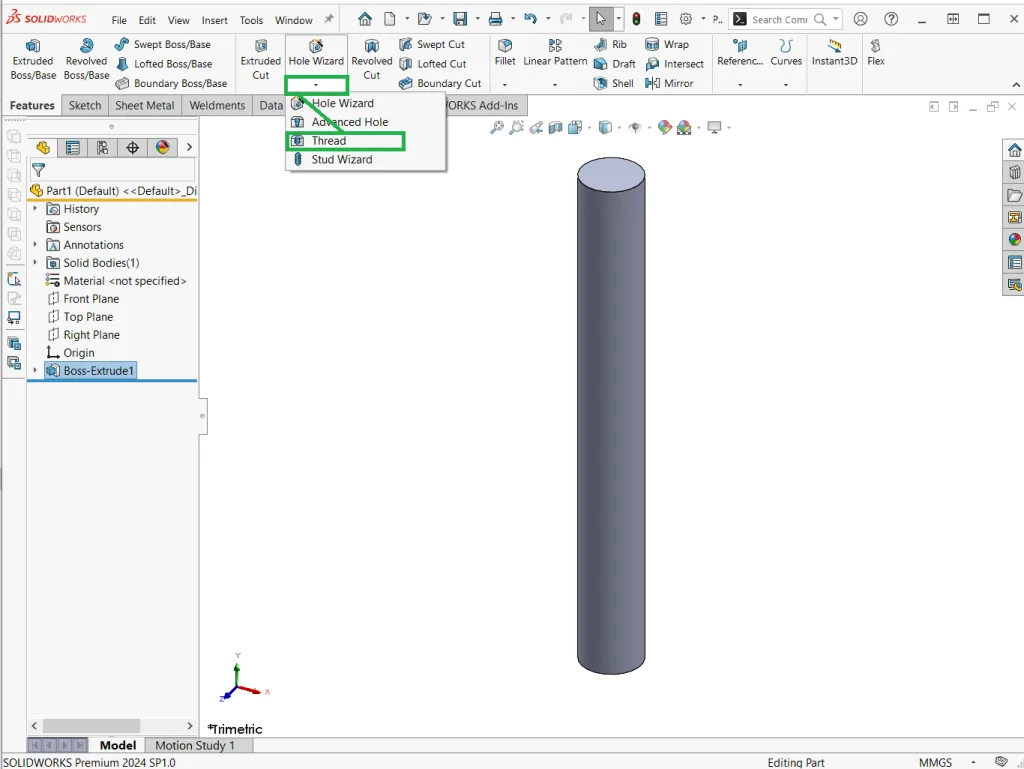

Öppna via hole wizard, här hittar du thread verktyget

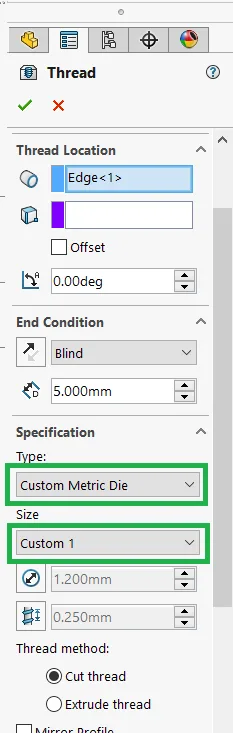

Välj den nya filen i dropdown under Type och sedan storleken under Size och lägg till den på parten.
välj den thread du skapat via Type och Size

Så nu vet vi hur vi gör en ny thread profil i SOLIDWORKS.
