SOLIDWORKS Visualize filtyper

SOLIDWORKS Visualize är ett fantastiskt verktyg för att snabbt och enkelt skapa fotorealistiska bilder och animeringar från era CAD-modeller. SOLIDWORKS i sin tur är fantastiskt på att rita mekaniska konstruktioner och dylikt. Däremot är det svårare att rita organiska saker som en frukt eller en människa. Det fina är att SOLIDWORKS Visualize ger oss möjligheten att kombinera CAD-modeller med geometri från polygonbaserade program. På så vis kan vi kombinera trovärdiga, realistiska organiska geometrier med CAD-geometri i våra renderingar.

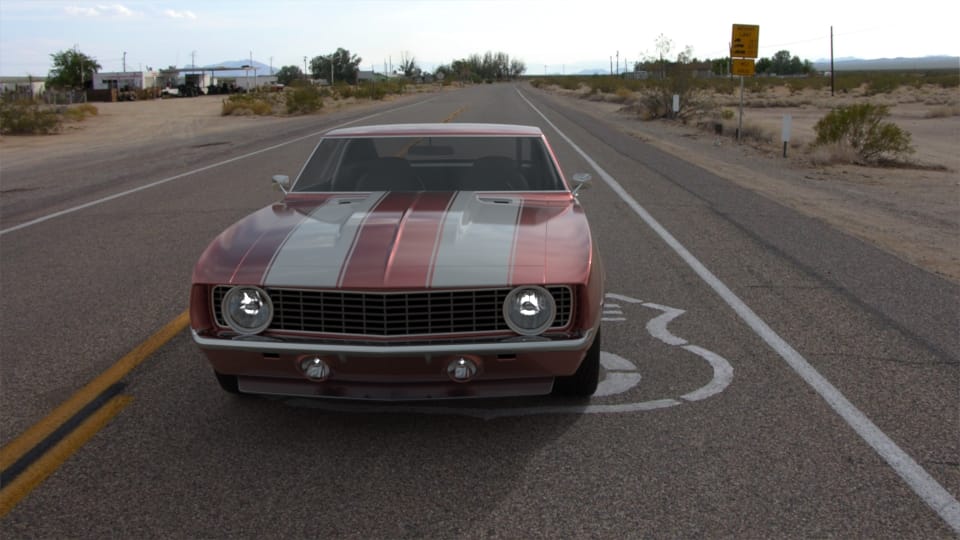

Ta exemplet nedan. En ensam Camaro i öknen. Det fattas något för att göra bilden intressant.

1969camaro-3



SOLIDWORKS Visualize kan som sagt öppna filer från ett stort antal program.

filtyper

Filformatet OBJ är ett vanligt filformat för att utbyta filer mellan olika polygonbaserade program, ungefär som STEP-filer i CAD-världen. Det går därför att hitta mycket filer på nätet med det formatet och vi kan öppna dessa i Visualize. Efter lite googlande hittade jag två inscannade personer, Dennis och Roxy.

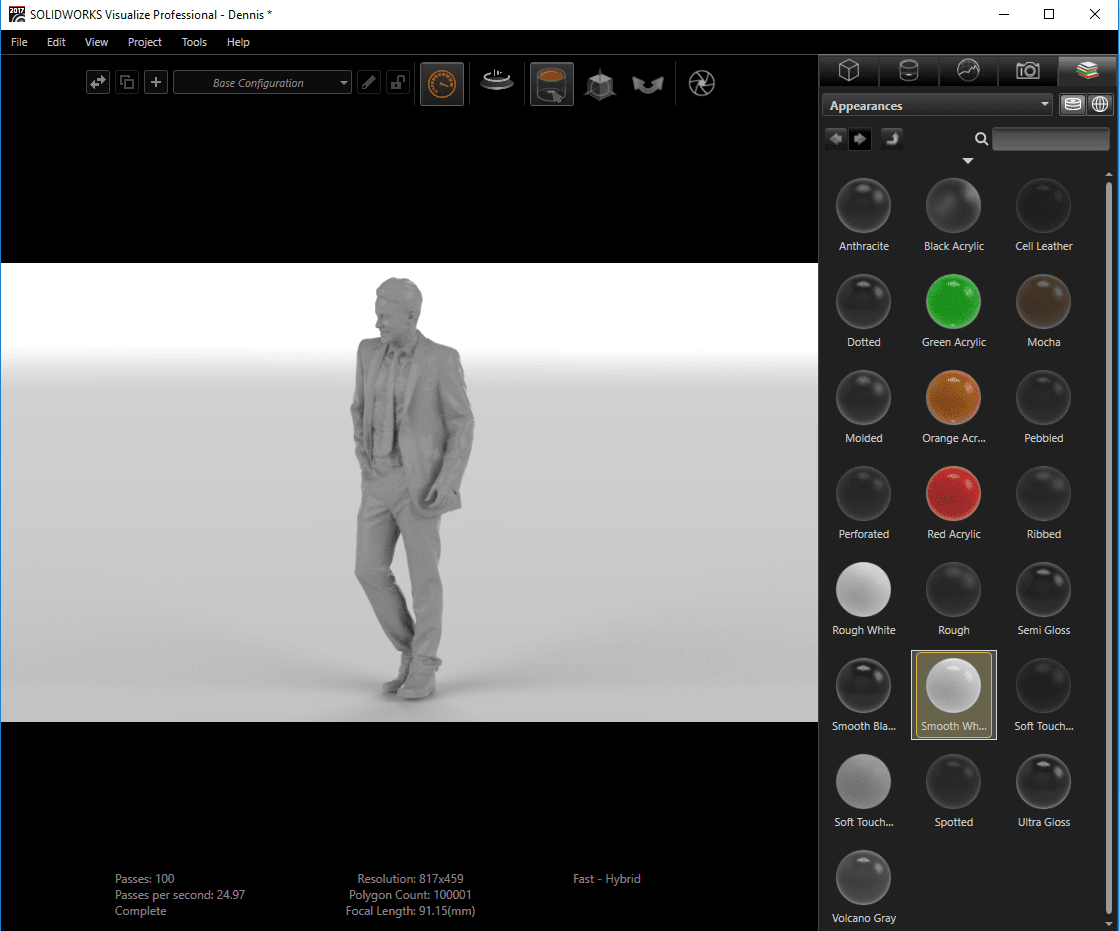

Här är Dennis öppnad i Visualize.

dennis-utan-klader

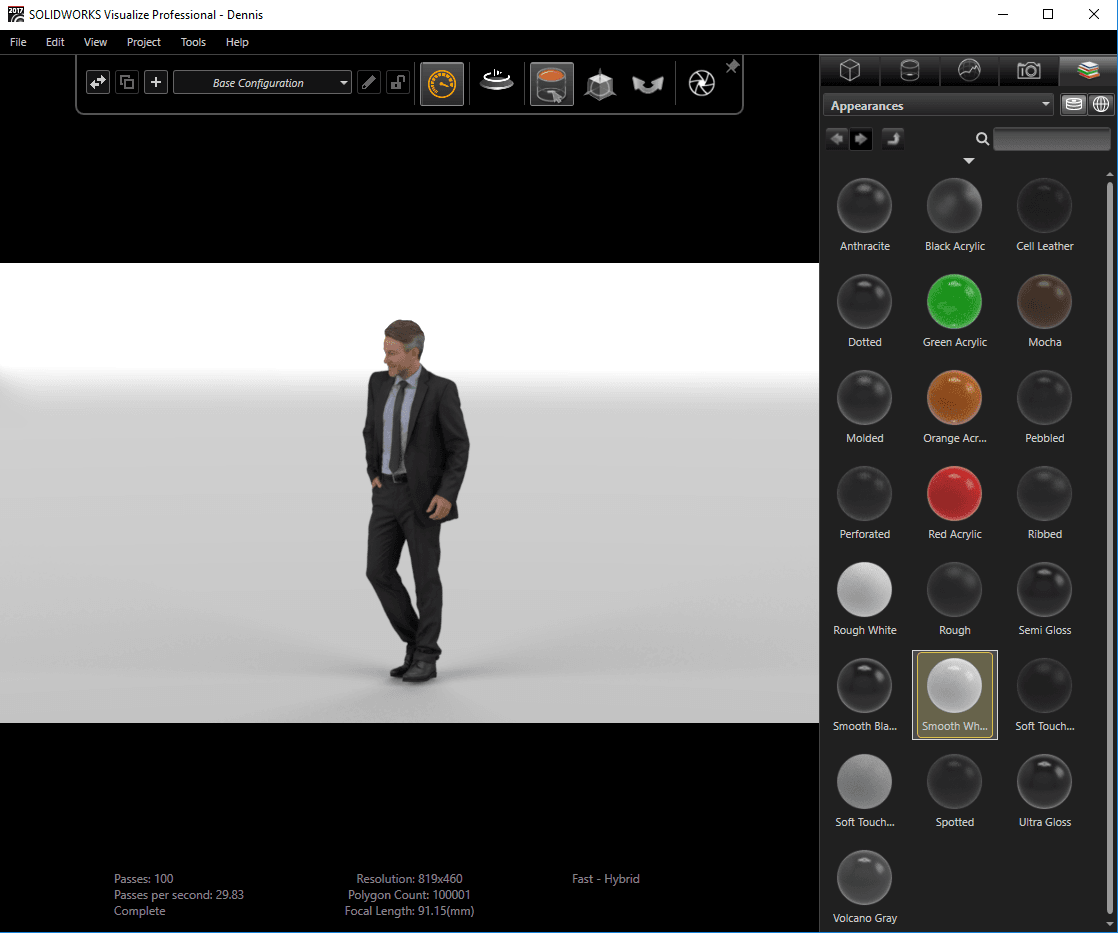

Med modellen följde också texturer och med dessa pålagda börjar han se riktigt respektabel ut.

dennis-med-klader



För att visa att detta verkligen är en 3D-modell och inte ett foto gjorde jag en snabb Turn table-animering.

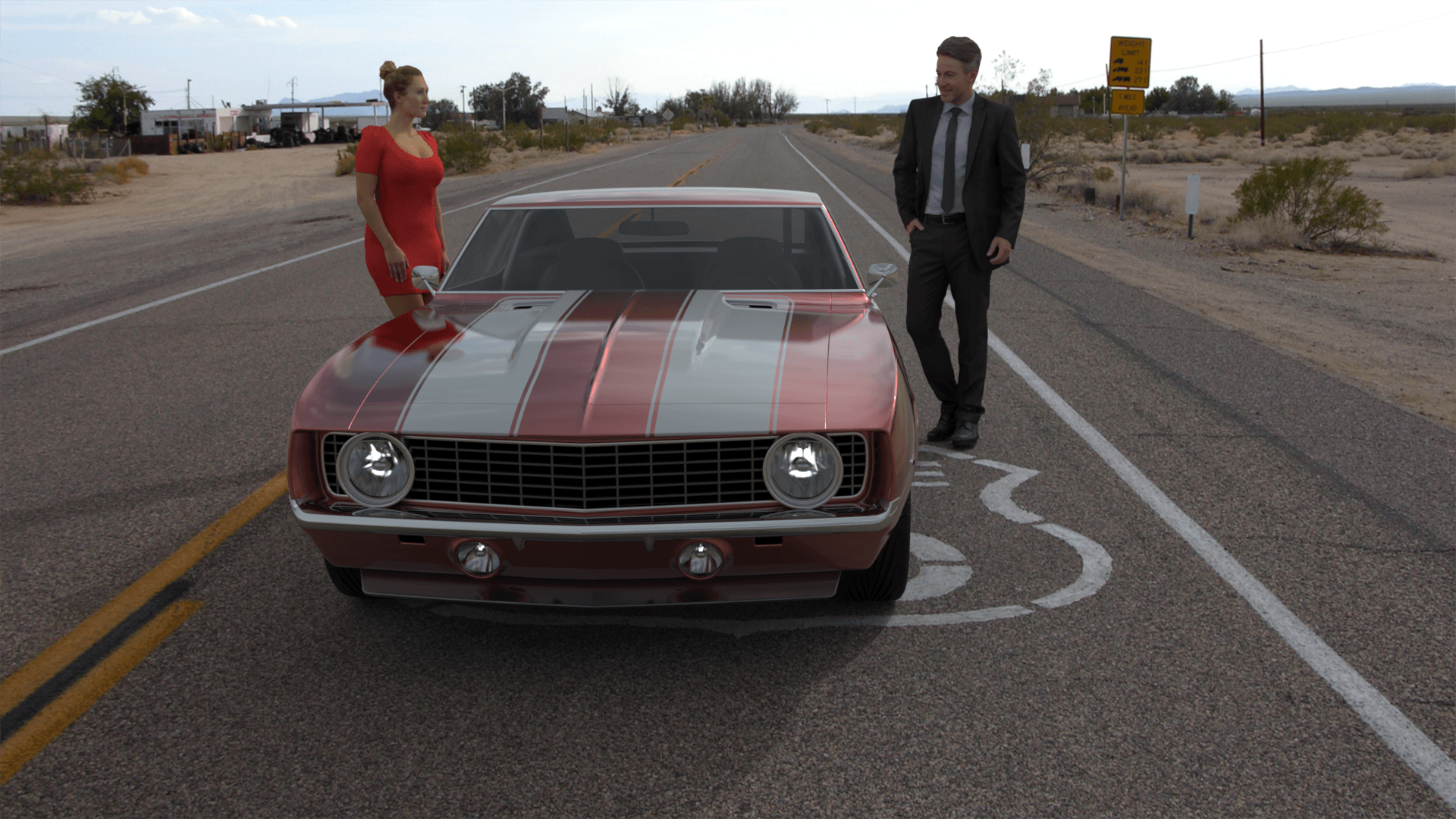

Med Dennis och Roxy importerade och påklädda kan jag placera in dem i scenen med Camaron. Tio minuters renderande senare blev detta resultatet.

1969camaro-2
