Spara delmängd av sammanställning till STEP.

Ibland vill man, av olika anledningar, spara ut en delmängd av en sammanställning till ett neutral-format (ofta STEP). Hur går man enklast till väga?

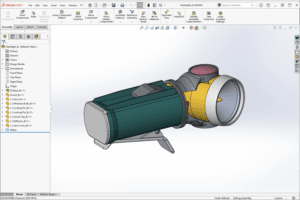

Börja med en sammanställning

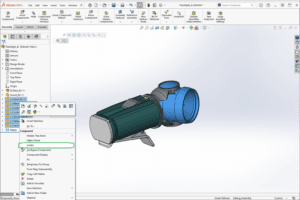

Ett enkelt sätt att bara visa det du vill är att markera de önskade komponenterna (i trädet eller i grafiken), högerklicka på en av dem och välja isolate.

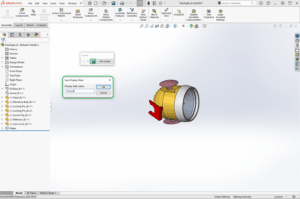

När du göra detta kommer en ruta upp där du kan välja att spara det du ser som ett Display State.

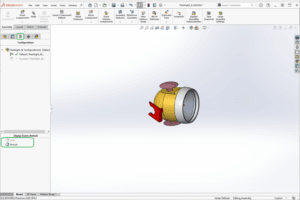

Ett Display State påminner om en konfiguration men där du jobbar enbart med visuella aspekter av din modell. Det kan vara färg, visningsläge eller om en komponent skall vara synlig eller ej. Du hittar dina Display States på samma ställe som du hittar konfigurationer.

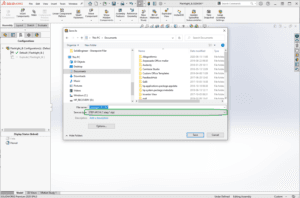

Om du nu, med ditt önskade Display State aktivt, väljer att spara sammanställningen som en STEP-fil

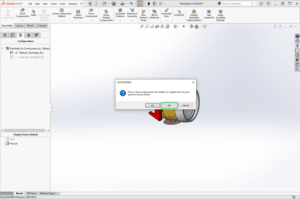

får du en fråga om hur du vill göra med supressade och dolda komponenter. Svara No på denna fråga.

Klart!
