Tips för 2D-bild i Composer

Med hjälp av ”Digger”-verktyget i SOLIDWORKS Composer kan vi skapa 2D-bilder som visar delar av modellen på det sätt vi önskar. Aktivering/avaktivering av verktyget sker genom att antingen trycka på mellanslagstangenten, använda kortkommandot Ctrl+D eller klicka på ”Digger” i Home-fliken. Vi kan zooma in på ett område, snitta med ett plan, använda röntgen-funktionen eller skala bort lager (zoom/cutting plane/x-ray/onion skin). Intro av verktyget hittar ni HÄR.

När vi valt inställning så klickar vi på ”Capture picture in 2D image” och får då en ögonblicksbild. Jag har ofta fått frågan varför denna bild blir oskarp och ifall det går att få bättre skärpa. -Visst gör det det!

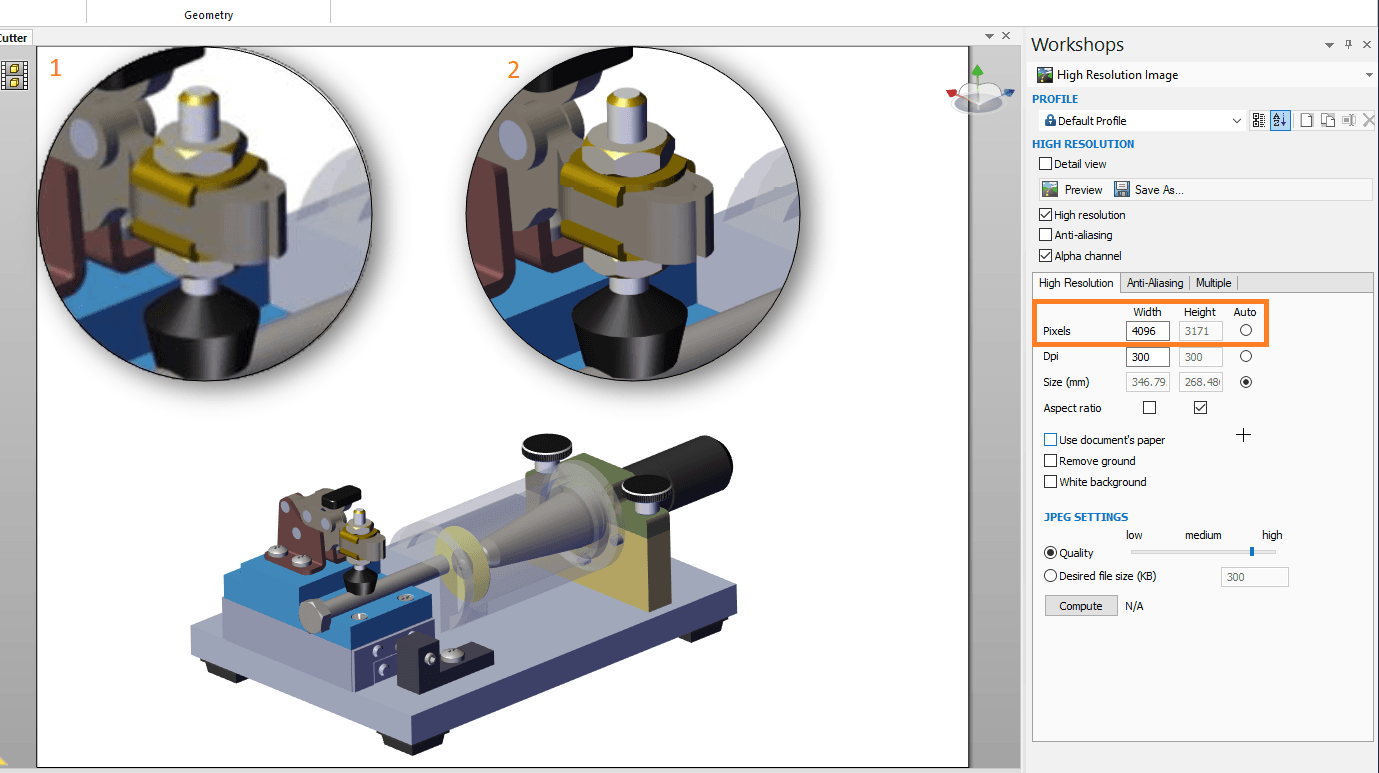

Det är inte helt uppenbart var denna bildinställning finns, vi behöver gå till Workshops>High resolution Image. Där ökar vi antalet pixlar för att få en högre upplösning på bilden. Ifall vi redan skapat en 2D-bild kommer inte denna ändras i och med inställningarna men i nästa bild som skapas med Digger-verktyger kan vi njuta av resultatet (jämför 1 & 2 nedan)!
