Xpress-produkter Del 1 – SimulationXpress

SOLIDWORKS innehåller några Xpress-produkter som jag tänkte vi skulle kika närmare på.

Först ut är den jag tror flest använder, nämligen SimulationXpress.

SimulationXpress är en ”light-variant” för enklare Simulering (statisk linjär analys) på parter*. Denna produkt används i fösta hand av användare av SOLIDWORKS Standard och Professional då det i SOLIDWORKS Premium ingår en mer avancerad simuleringsmodul.

Med hjälp av denna Xpress-produkt kan vi i ett tidigt skede se och åtgärda potentiella belastningsproblem och optimera vår design.

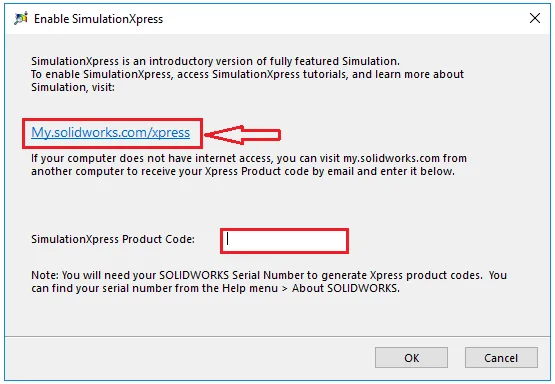

Första gången man aktiverar SimulationXpress (Tools>Xpress Products) behövs en kod. Denna kod fås via länken i bilden nedan i kombination med inloggning på MySolidworks.com.

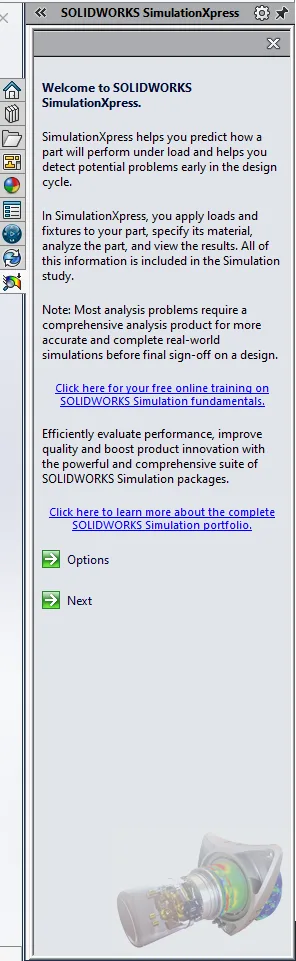

När koden är inskriven aktiveras en Steg-för-Steg-Guide i menyn till höger;

Via denna guide går man igenom nedan steg;

  1. Fixtures –Här väljer du var och hur din modell ska fixeras.
  2. Loads – Du väljer kraft eller tryck och var den ska appliceras på modellen.
  3. Material – Om du inte redan har lagt till ett material i parten får du möjlighet att göra det i detta steg. (OBS- för icke-linjära material krävs Simulation Premium)
  4. Run – Här kan du ställa in vilken meshfaktor du vill ha innan du kör din simulering. Ju finare mesh desto mer exakt resultat får du – men det tar också lite längre tid. Därefter kör du simuleringen.
  5. Results – De resultat du får ut visas med grafisk representation samt skalor för Sträckgräns (Stress), Förskjutning (Displacement), Deformation samt Säkerhetsfaktor (Factor of Safety). Resultaten kan även sparas ut som en Word- eller eDrawingsfil.
  6. Optimize – Som ett sista steg ges möjligheten att optimera modellen utifrån resultatet. I optimeringen kan du testa upp till 5 olika värden på ett mått mot ett specifikt kriterium, t.ex att Factor of safety ej får understiga 1.

*Ej multibodyparter, ytmodeller eller sammanställningar

För mer avancerade Simuleringar erbjuder vi många olika programvaror samt konsulttjänster,  kontakta oss för mer information på 08-544 730 20







Helene Persson
Författare: Helene Persson
