Interaktiva Composerfiler
I SOLIDWORKS Composer-filer kan vi styra användarupplevelsen med hjälp av länkningar mellan vyer. Vi kanske vill se till så att målgruppen ser vyerna i en viss ordningsföljd och att de alltid kan återvända till en specifik startvy. Detta kan göras på lite olika sätt;
- Genom thumbnails med länkar från befintliga vyer
Det gör vi genom att helt enkelt markera den vy som vi vill länka till- hålla nere Ctrl och dra in vyn på den befintliga vyn,

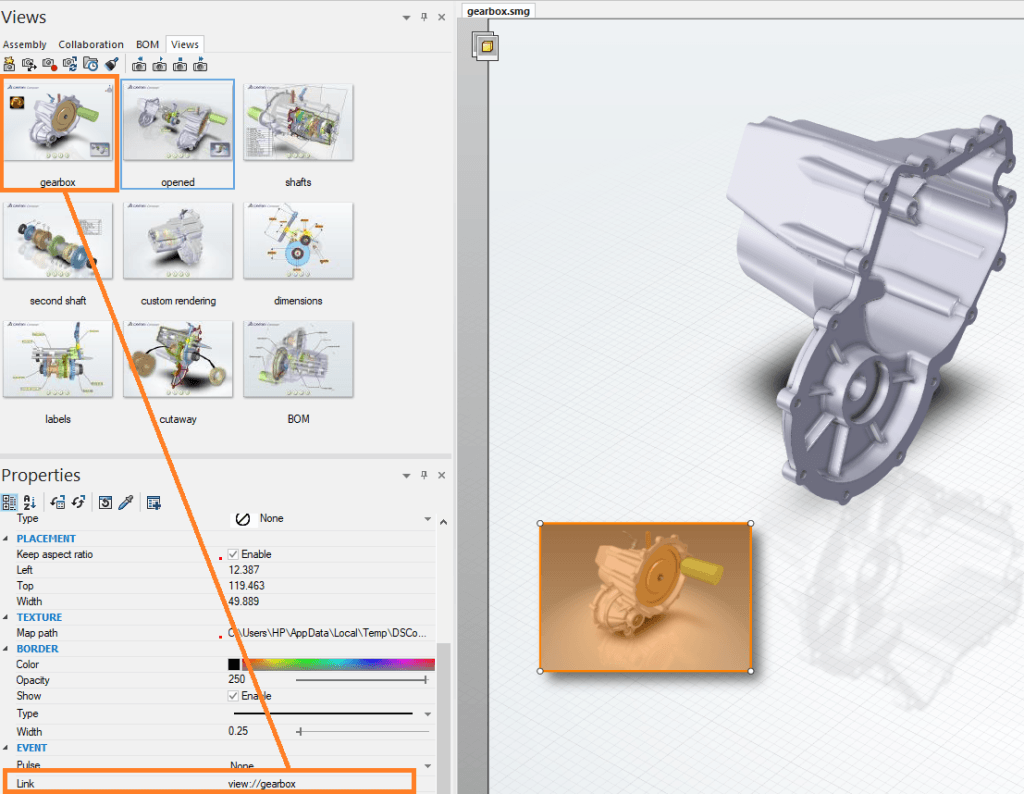

därefter uppdaterar vi vår vy och kan sedan klicka på vår genererade thumbnail för att navigera till vyn. - Det går även bra att lägga in valfri bild (Image 2D), markera den och sedan ställa in vilken vy du vill länka till i bildens egenskaper (Properties).
Det finns exempelbilder som följer med vid installationen i Workshopen Image Library samt fördefinierade knappar i Author-fliken under Image 2D. De fördefinierade knapparna har redan inbyggd funktionalitet för att växla mellan vyer, First/Last/Next/Previous.
OBS! För att kunna testa länkarna krävs att man avmarkerar Design Mode, se bild ovan. - Med hjälp av Hotspots- som vi tipsat om i en tidigare blogg.
