Sätt lite färg på din CAD-vardag
Ordning och reda kan vi skapa på många olika sätt. Ibland använder vi feature-namn och skissnamn, en annan gång är mappar ett bättre alternativ.
I vissa part-strukturer kan det lätt bli plottrigt allteftersom vi fyller på med referensskisser och konstruktionsgeometrier. I denna blogg tittar vi på Sketch Color.

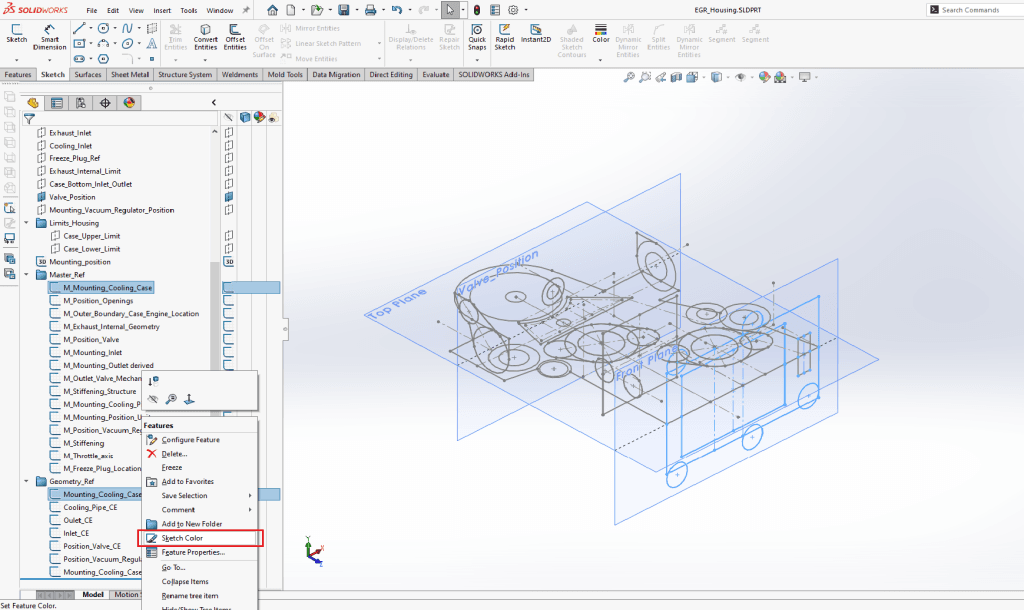

Tex, ta två skisser som hör till samma funktion i geometrin, högerklicka och välj Sketch Color.

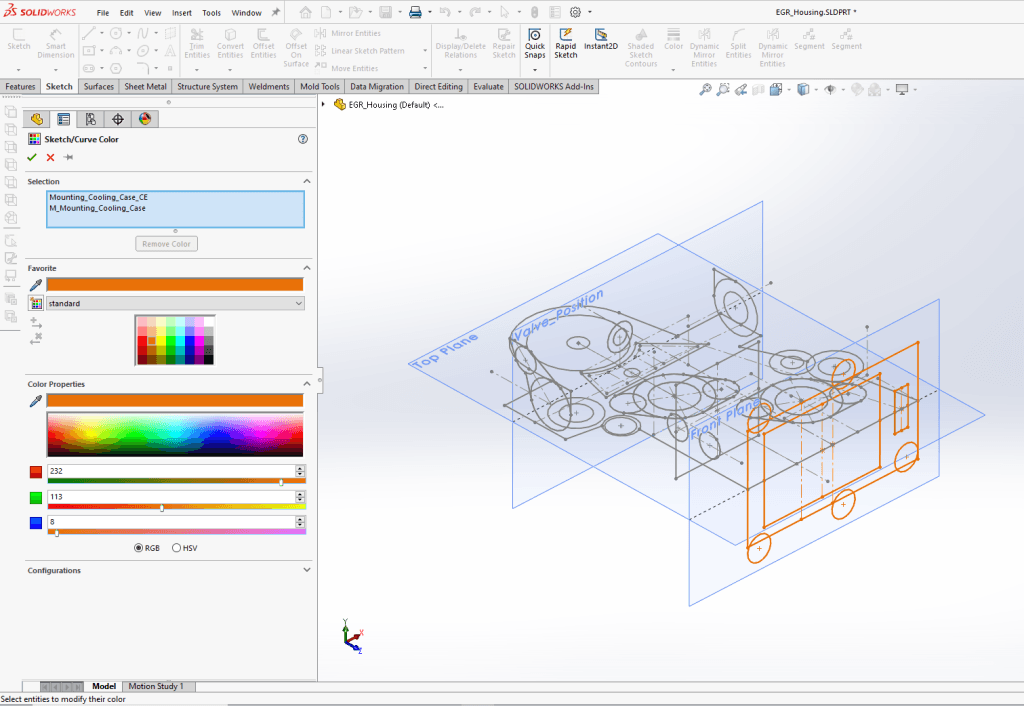

Välj färger som sticker ut. Det kan tex vara bra att undvika blå, svart och grå för att inte blanda ihop skissfärger med SOLIDWORKS standardfärger.

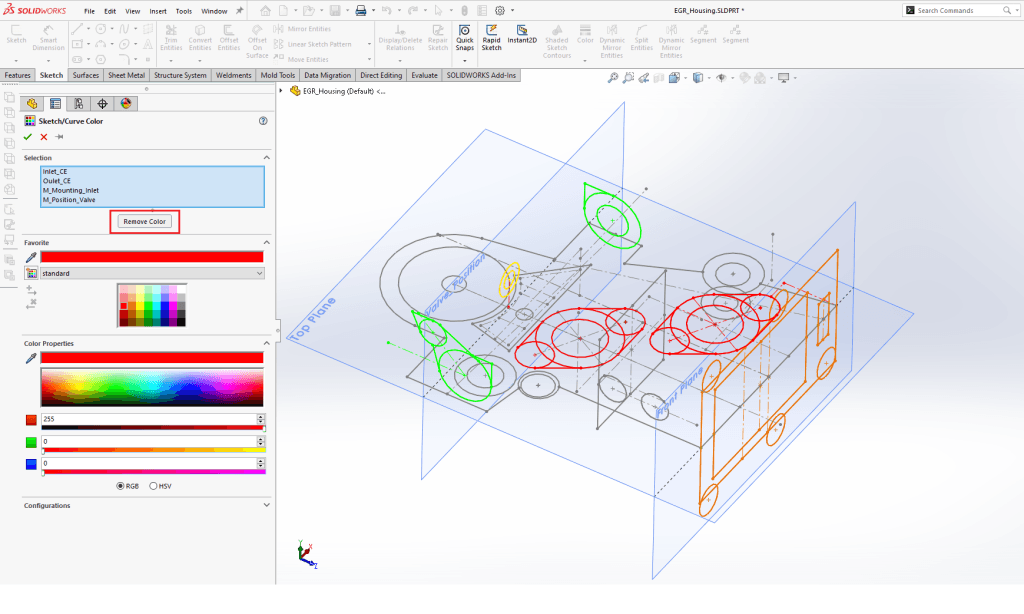

Behöver vi byta eller ta bort färg använder vi Remove Color.

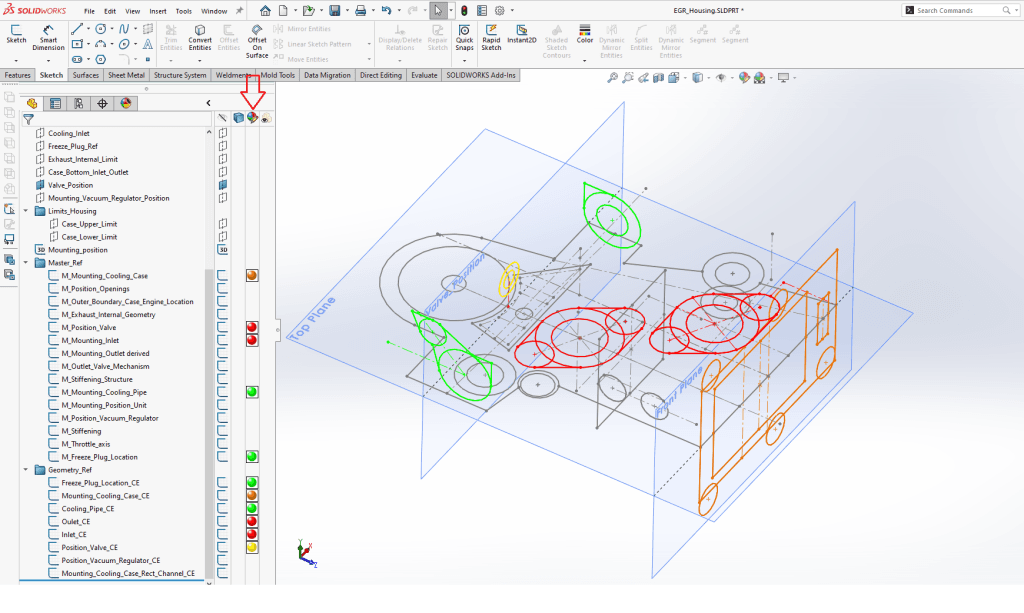

För att få en bättre överblick på vilka skisser som är synliga och färgsatta, kan vi fälla ut Display Pane.
Vill vi ta det ett steg till kan vi även sätta färg på konstruktionsgeometri.

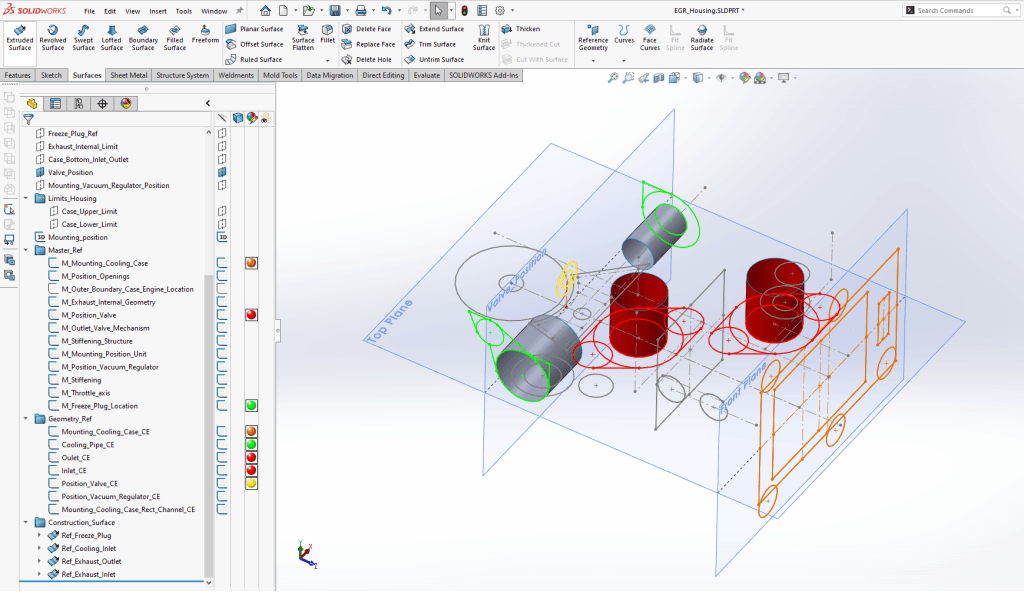

Ovan ser vi en kombination av skissnamn, mappstruktur och färgsättning. Hoppas att detta kan ge ett förbättrat visuellt stöd och ökad spårbarhet.
Mycket nöje!
