Syftesbaserad hantering av CAD-modeller i SOLIDWORKS
En CAD-modell kan ha många potentiella användningsområden. Dessa kan inkludera att skapa tillverkningsritningar, geometripassning, CAM, hållfasthetssimulering eller rendering av bilder. Ofta används en modell för flera av dessa syften för att spara tid. För finns det någon anledning att inte använda samma modell till alla syften?
En modell per syfte

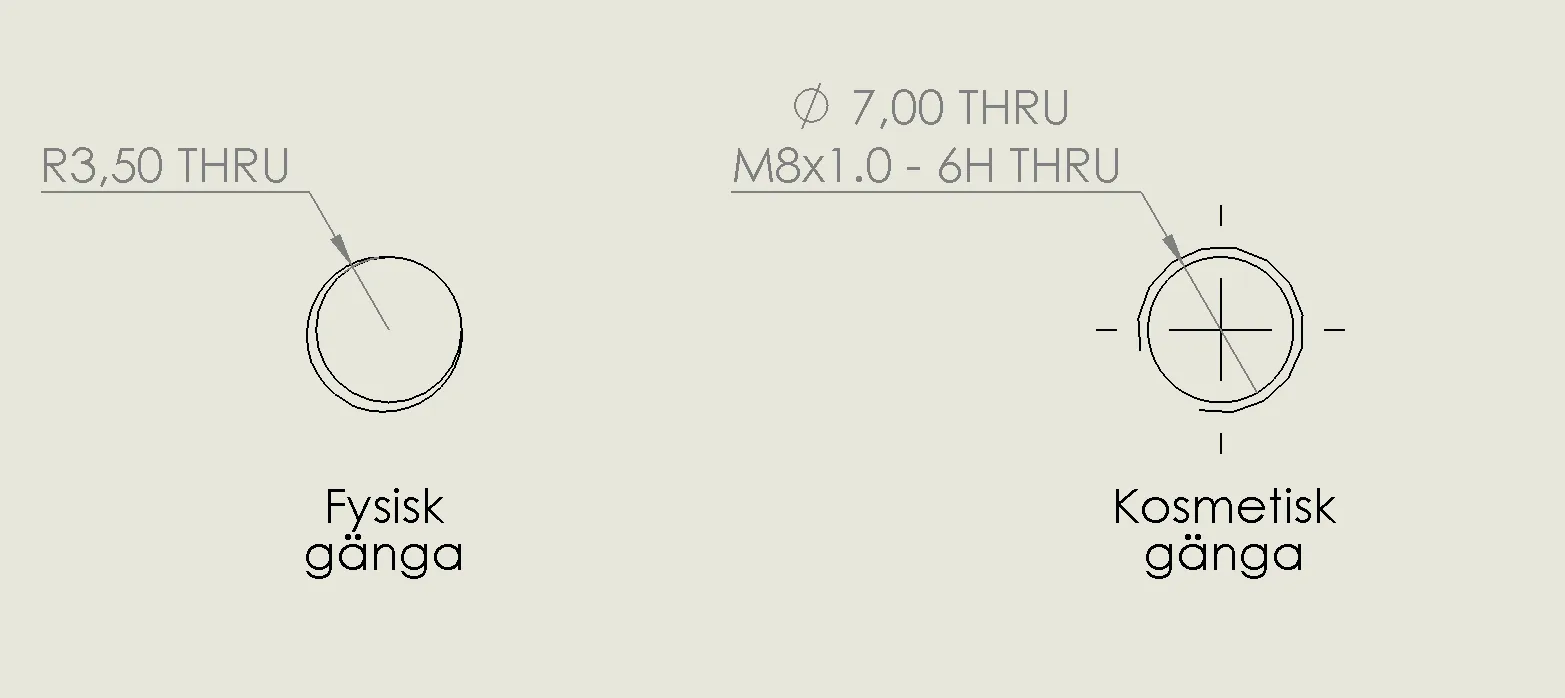

En viktig anledning till att skapa en ny modell för ett nytt syfte är prestanda. Till exempel, en modell för 3D-printning kan kräva fysiska gängor, medan en ritning bara behöver kosmetiska gängor, som är tydligare på ritningen och fungerar bättre med funktioner som Hole Callout.
I SOLIDWORKS är gängor en komplex geometri eftersom de kräver många små grafiska trianglar för att visas korrekt. En enkel cylinder utan gängor kräver betydligt färre trianglar, vilket gör att modellen blir mindre krävande grafiskt. När en sammanställning innehåller många skruvar med fysiska gängor kan det leda till att modellen blir mycket tung och långsam att arbeta med. Om syftet med sammanställningen bara är att skapa en BOM-tabell (Bill of Materials), finns det då någon egentlig anledning att inkludera fysiska gängor på alla skruvar? Dessa gängor kommer ändå inte att visas i BOM-tabellen.
Modeller för simulering
Vid hållfasthetssimulering är prestanda kritiskt. Här handlar det inte om grafiska trianglar, utan om masknätselement, som också är trianglar. Däremot är varje triangel mycket dyrare i simulering för datorns resurser. För att effektivisera simuleringen måste modellerna förenklas och bara innehålla det som är nödvändigt för det specifika syftet. Det är vanligt att skapa olika modeller för olika simuleringsändamål. Till exempel, för att testa om en balkkonstruktion i ett hus håller, kan man ta bort alla paneler och fokusera endast på balkarna. För att testa skruvarnas hållfasthet kan man fokusera på de mest belastade skarvarna.
Sammanfattning
Den tid det tar att skapa specifika modeller för varje syfte, kommer kompenseras snabbt av tiden det skulle ta att behöva vänta på en stor och långsam modell som tar lång tid att öppna, uppdatera, lösa eller spara.
Men självklart behöver en modell inte byggas upp från grunden när den fått ett nytt syfte. Vi har fler alternativ som vi kan jobba med. Om ändringarna är små kan vi skapa nya konfigurationer där mått kan justeras eller vissa funktioner kan undertryckas (Suppress). Har ändringarna konsekvenser på referenser kan det vara värt att spara ut en kopia av modellen så att om referenserna måste brytas är det ingen fara för originaldokumentet. Funktionen Defeature kan också användas för att förenkla eller ta bort geometri.
Att ha en modell per syfte är inte en absolut regel, och ibland kan samma modell användas för flera ändamål utan problem, särskilt när modellerna är små och prestanda inte är lika kritiskt. En modell per syfte är dock en god metodik och bör inte underskattas.
