Få mer kontroll på Caddandet med Ctrl

Ctrl är en av mina favoritknappar på tangentbordet, jag minns att det var en okänd mystisk knapp sen barnsben då jag skrev mina första ord med pekfingervalsen.

Det är säkert många av er som redan använder Ctrl-knapparna i vardagen för alla kort-kommandon i SOLIDWORKS, tex för att spara, öppna, ångra, kopiera, klippa ut, klistra in och att markera flera saker samtidigt.

När jag började med SOLIDWORKS visste jag inte att det går att spara betydligt mer tid, rörelser och klickande med musen. Därför handlar veckans blogg om alla de smarta knep som finns med Ctrl. Ta dig tiden och lär dig de som du arbetar med oftast – du spar tid och det blir enklare att arbeta.



Allmänt

Bild. Olika typer av Återskapnings-ikoner

Ctrl + Tab: Växla mellan alla öppna dokument i SOLIDWORKS som liknar Alt + Tab i Windows.

Ctrl + B: Återskapning (Trafikljuset) bygger om de features som har ändrats sedan den senaste återskapningen.

Ctrl + Q: Tvingad återskapning, ett kraftfullt kommando som bygger om alla features i aktuell konfiguration.

Ctrl + Shift + Q: Tvingad återskapning av alla features i alla konfigurationer är praktisk om det inte räcker med nuvarande konfiguration men kan ta tid om det är många konfigurationer.

Ctrl + Mellanslag: Öppnar Vy-väljaren för att enkelt byta till annan vy.

Håll ner Ctrl när du tar tag i skisselement/feature/kropp/komponent med vänster musknapp och dra så skapas en kopia.



Extra bra i Sketch

Håll ner Ctrl för att slippa snäppning mot bakomliggande geometri och skisselement.

Håll ner Ctrl och dra med musens mittknapp så förflyttar du dig i skissens 2D-plan (samma funktion fås med piltangenter).



Extra bra i Sammanställning

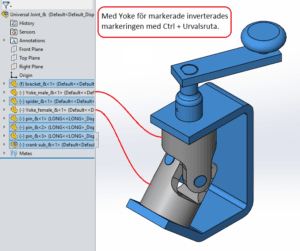

Bild. En inverterad markering

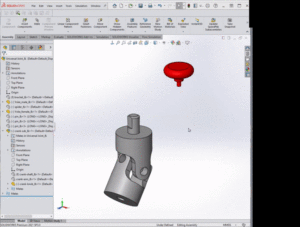

Bild. Tillfällig visning av dolda komponenter (klicka på bilden för att se animering)

Invertera markering av komponenter genom att hålla ner Ctrl och markera med urvalsruta.















För att tillfälligt kunna se dolda komponenter som transparenta Ctrl + Shift + Tab (fungerar på samma sätt i Part för dolda kroppar).

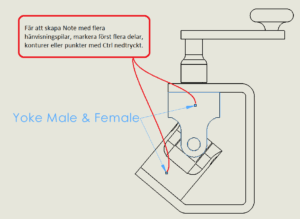

Bild. Note med flera pilar

Ritning

För att skapa flera hänvisande pilar från en anteckning (Note), håll ner Ctrl och markera flera saker i en ritnings-vy.

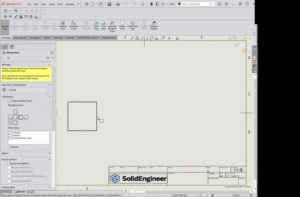

Bild. Bryta alignment vid flera vyer.



När du lägger till vyer är de kopplade till den första vyn med Alignment, håller du ner Ctrl så får du placera vyn fritt istället.











Bra att tänka på

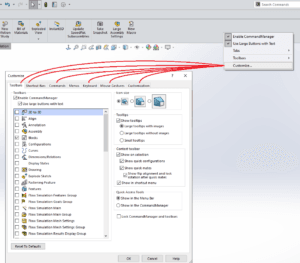

Bild. Customize-menyn

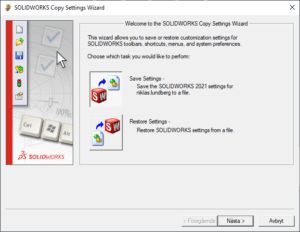

Bild. Copy Settings Wizard

Du kan även skapa dina helt egna kortkommandon/musgester eller menyknappar i ”Customize…”-menyn.



Dina favoritinställningar kan du sedan spara med hjälp av ”Copy Settings Wizard”. Ett tips är att spara dina Settings utan ”System Options” så att du kan använda i alla versioner av SOLIDWORKS.



Det var allt, jag hoppas att du fått mer kontroll i SOLIDWORKS nu. Annars finns fler tips här. Väl mött nästa gång!

Författare: Niklas Lundberg
